Fournitures, pièces : Contacteur pyro réf. 6W83-16A916-AF (identique droit et gauche).
La Jaguar XKR possède un système de sécurité pieton. Ce système détecte le choc avec un pieton avec des capteurs sur l'avant du parechoc.
Si un détecteur est sollicité il percute les deux contacteurs pyro des deux serrure pour libérer le capot et ensuite deux actionneur de capot à percussion monte le capot pour recevoir le pièton et lui éviter de grosses blessures en tévitant le choc avec le parebrise.
Ce système est surveillé par un module.
Lors d'un démarrage j'ai eu l'information au centre des compteurs "Dafaut système piéton" avec un triangle rouge.

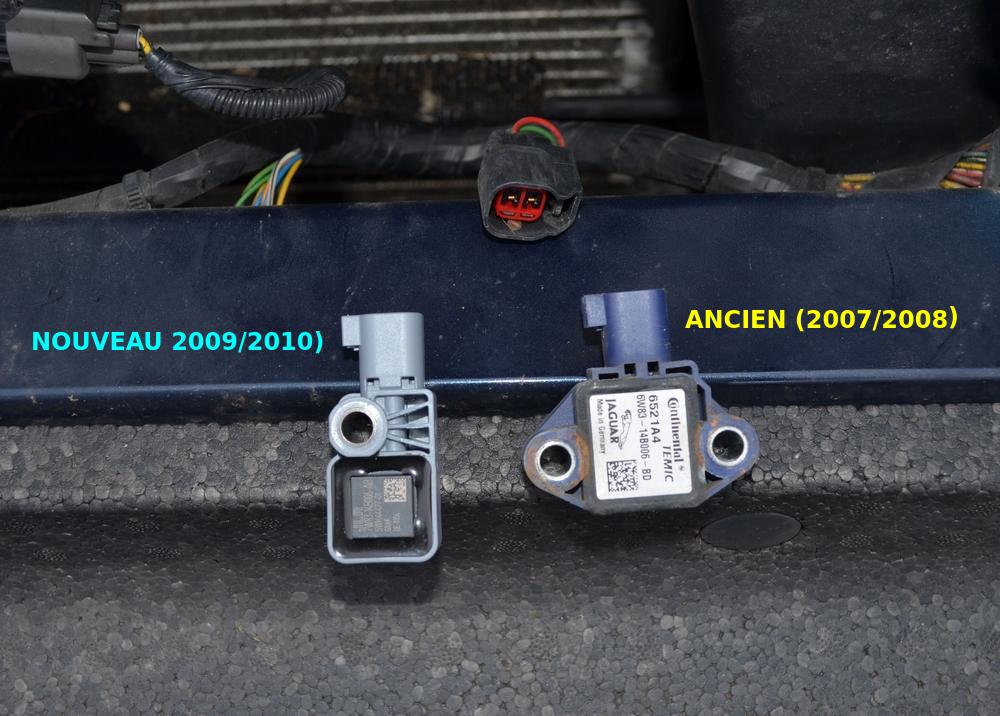

Souvent ce défaut est affecté par les deux accéléromètres se trouvant à l'avant, derrière le parechoc. Ces capteurs (5H2Z-14A686-BA à deux fixations) doivent être emplacés par les modèles ( C2P17132 1 seule fixation) :
Un bulletin technique de service existe pour des problèmes de module (C2P17579) (ICI).
Le remplacement se fait par le dessous du véhicule si on remplace le capteur par le même, si on doit changer le capteur par le nouveau modèle il est necessaire de déposer le parechoc avant pour effectuer un perçage pour positionner le nouvel accélromètre.
Positionnement des nouveaux capteurs voir ICI .
J'ai donc regardé avec l'IDS (valise) le code défaut concerné et là le code était le B1002-11. Ce code correspond au percuteur de la serrure gauche.
Donc j'ai commandé le percuteur.
Voici donc le changement de ce percuteur.

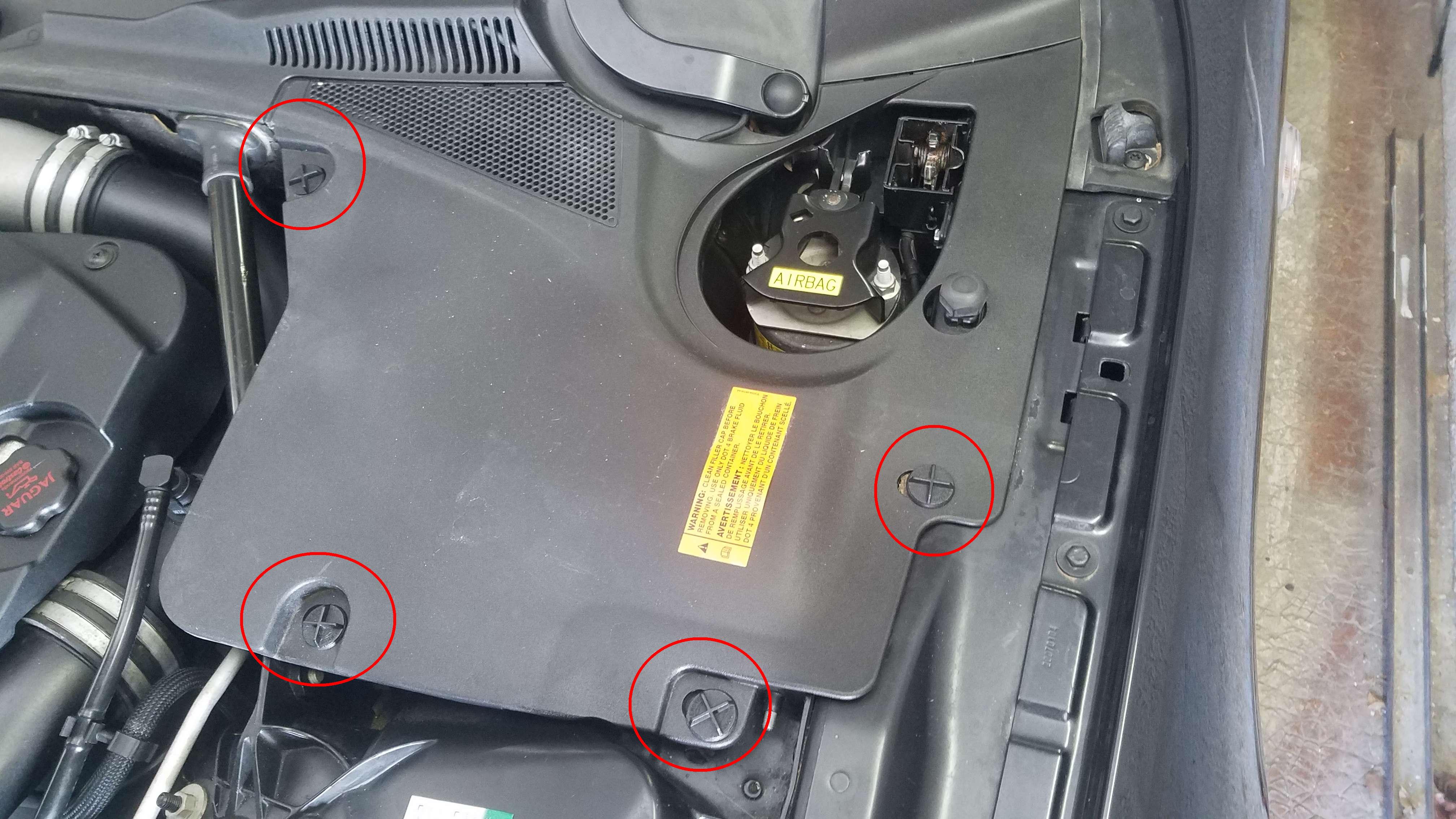

Après avoir ouvert le capot on enlève le cache gauche au dessus de la serrure :

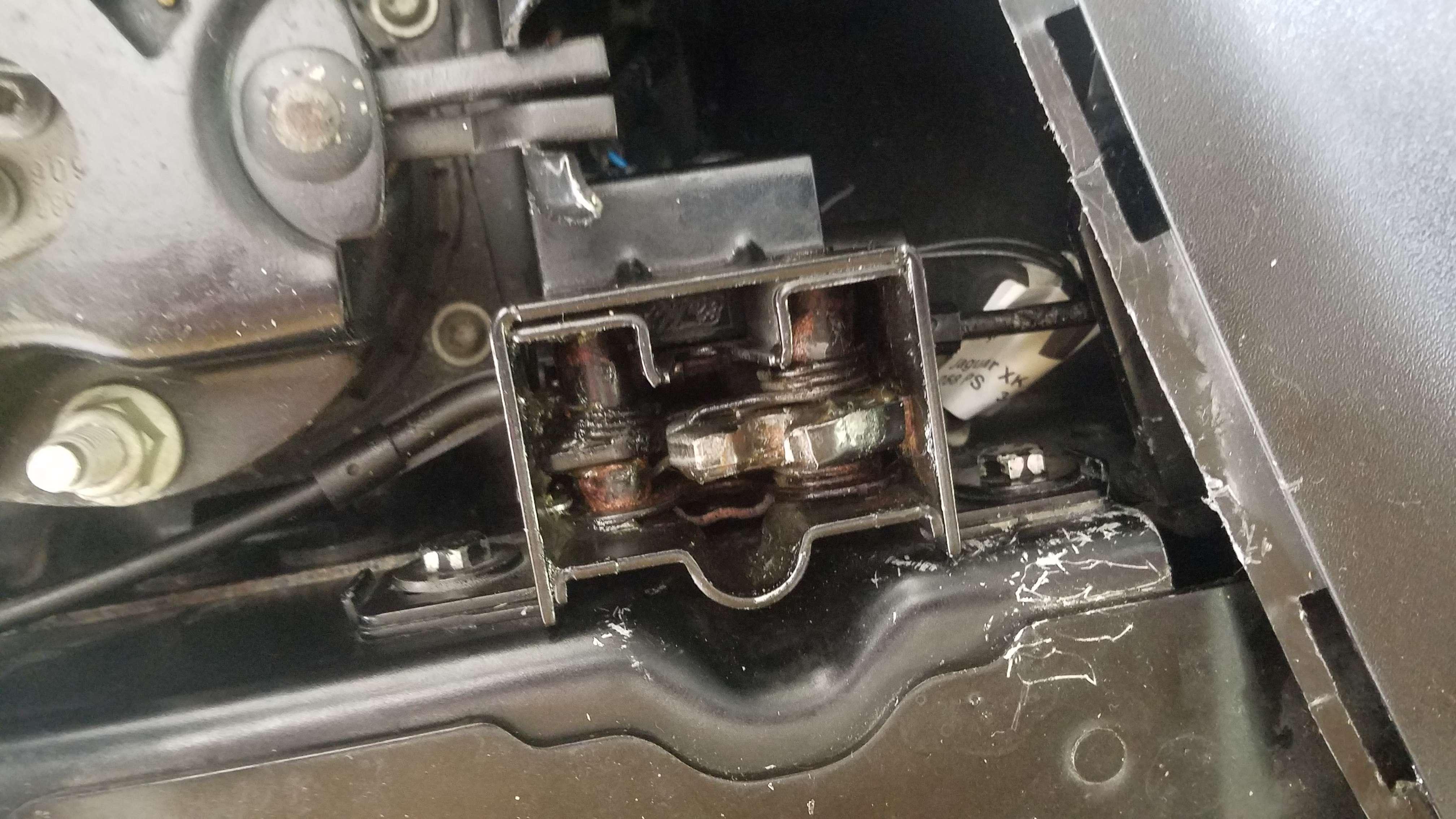

On aperçoit la serrure :

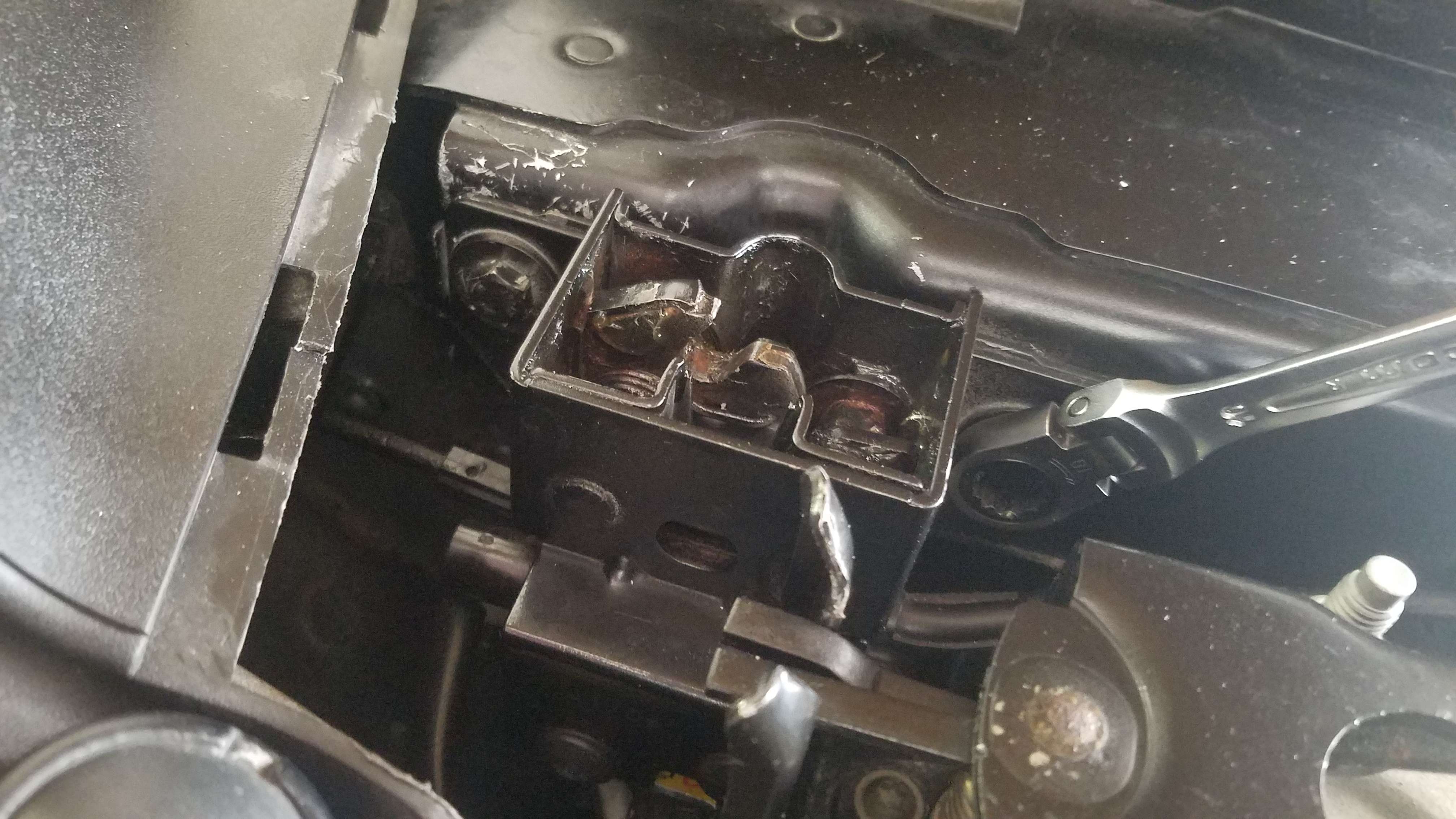

Puis on démonte la serrure avec la clé de 10mm :

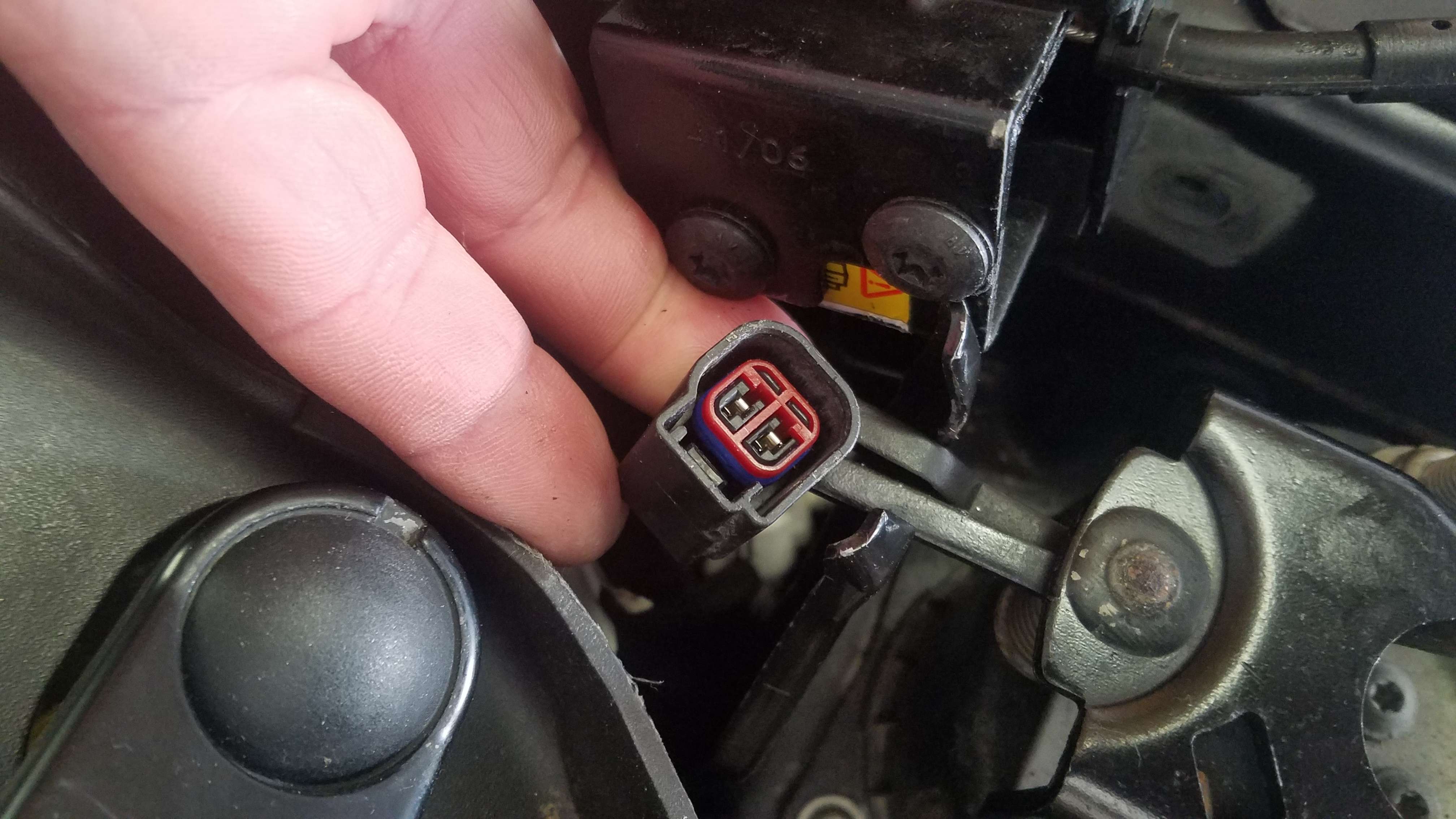

On déconnecte la fiche électrique du cotrôle de fermeture du capot (il en existe qu'un du côté gauche) :
On dégage le serrure avec quelques contorsion :

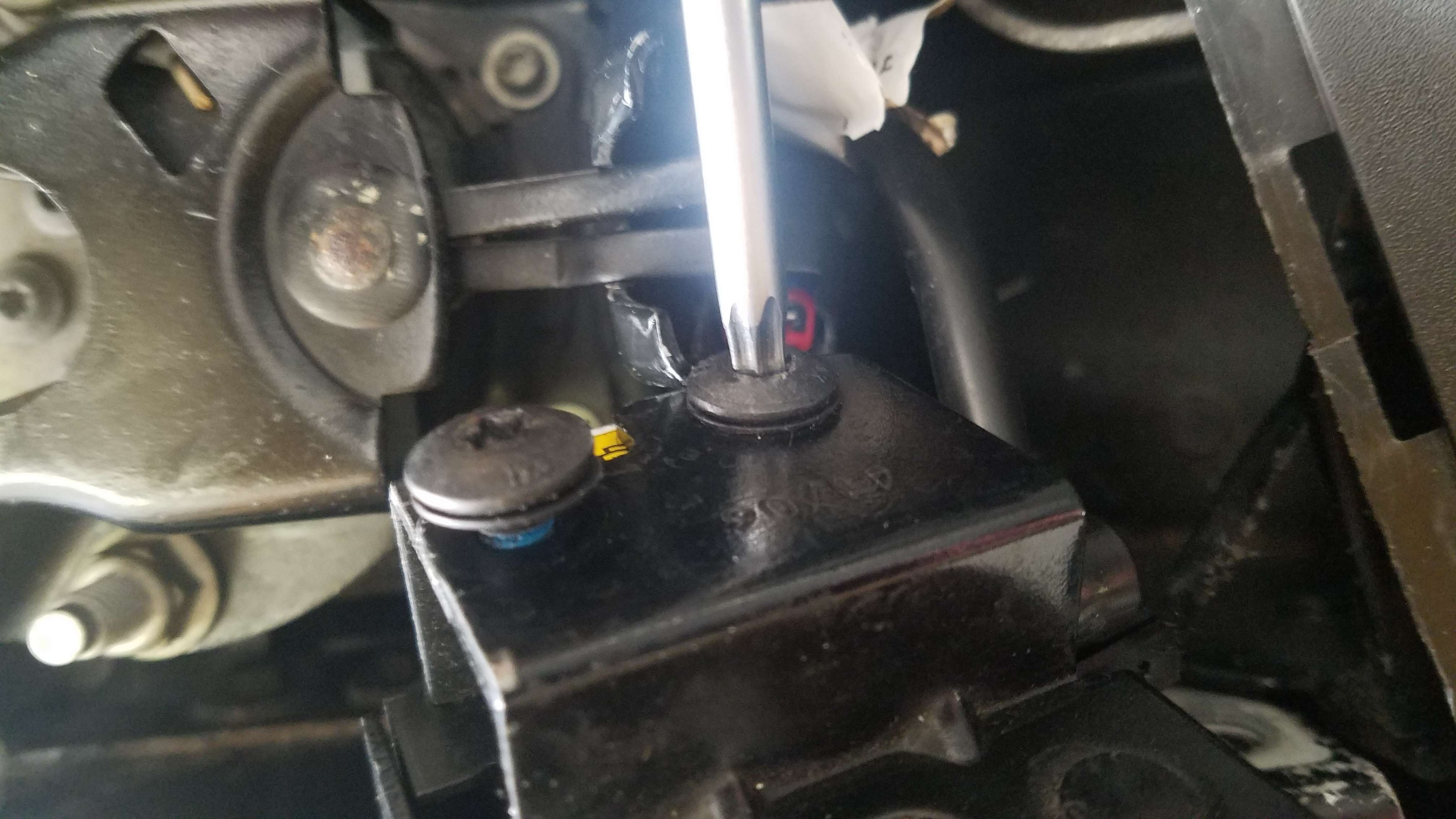

Avec la clé Torx T30 on enlève les deux vis de fixation du percuteur :

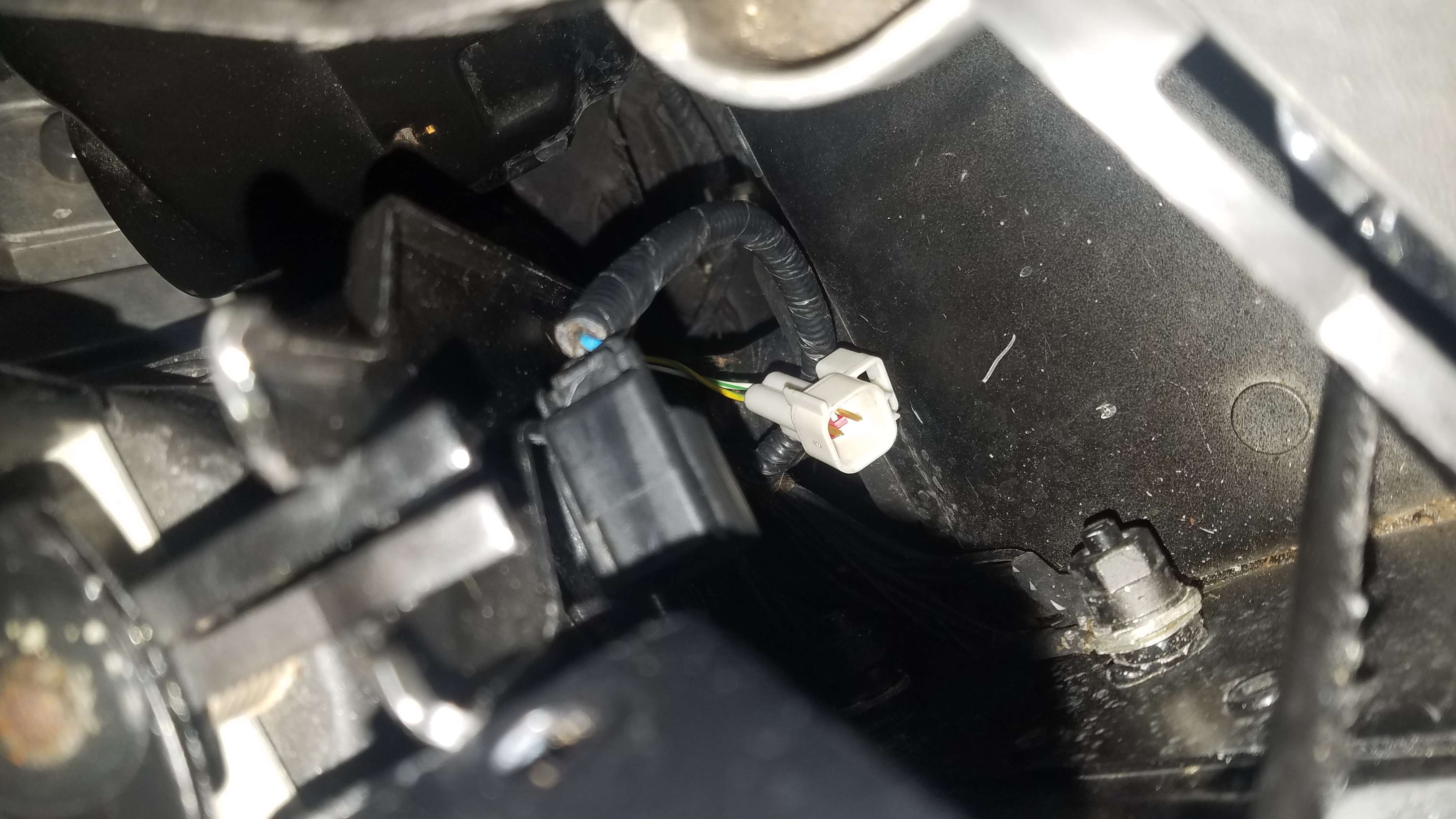

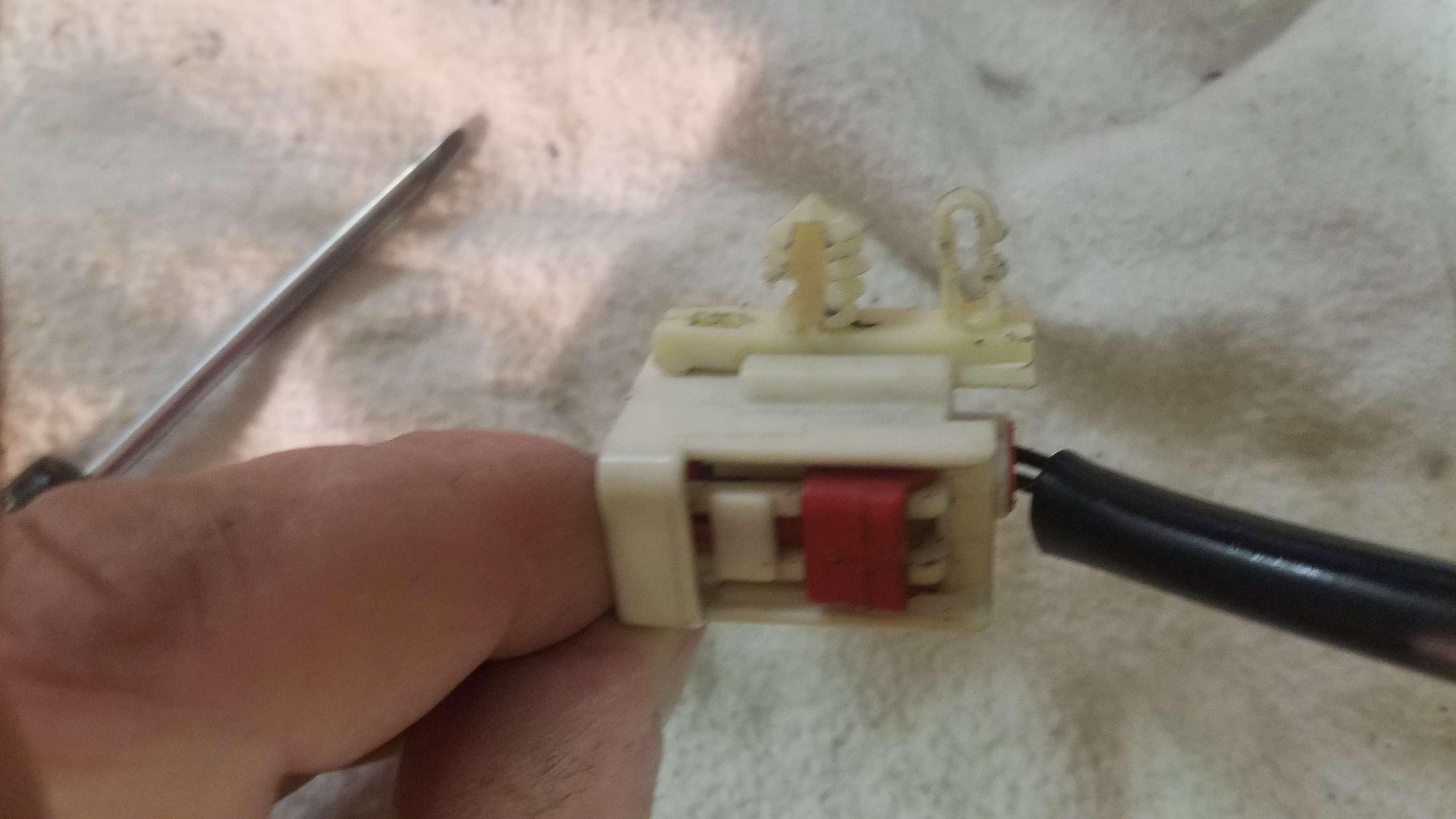

Puis on débranche la fiche blanche. Cete fiche est particulière il faut tout d'abord déplacer le petit curseur rouge vers le haut puis déclipser la fiche :

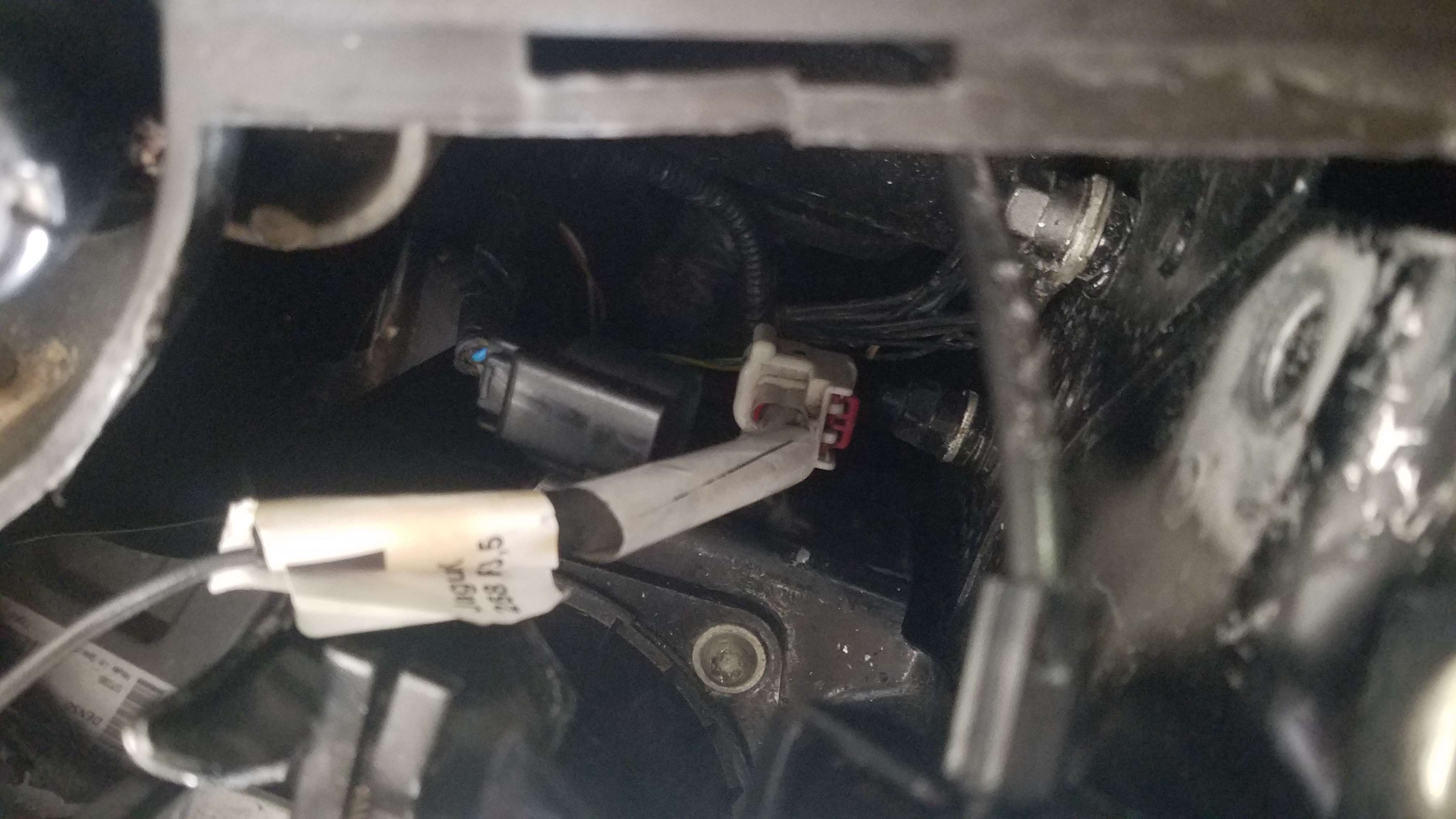

La fiche est fixée sur une support clipsé blanc :
Il suffit de remplacer le capteur, de le reconnecter, de le fixer et de fixer la fiche contre la paroi :
La serrure remontée :
Je remets le contact et là plus de défaut pas la peine de passer l'IDS.
