Activation entrée Aux avec le SDD ( Symptom Driven Diagnostics )
(22 juillet 2019)
Outillage :
Fournitures, pièces : Un PC avec SDD installé sous Windows 7, cables de connexion au véhicule et PC ainsi que l'adaptateur VCM ou autre compatible.
Pour consulter les données du véhicule, les codes défaut et les paramètres modifiables, il faut un outil de diagnostic adapté pour Jaguar.
Cet outil se nomme SDD, anciennement IDS encore utilisable pour les véhicules plus anciens entre 1995 et 2005.

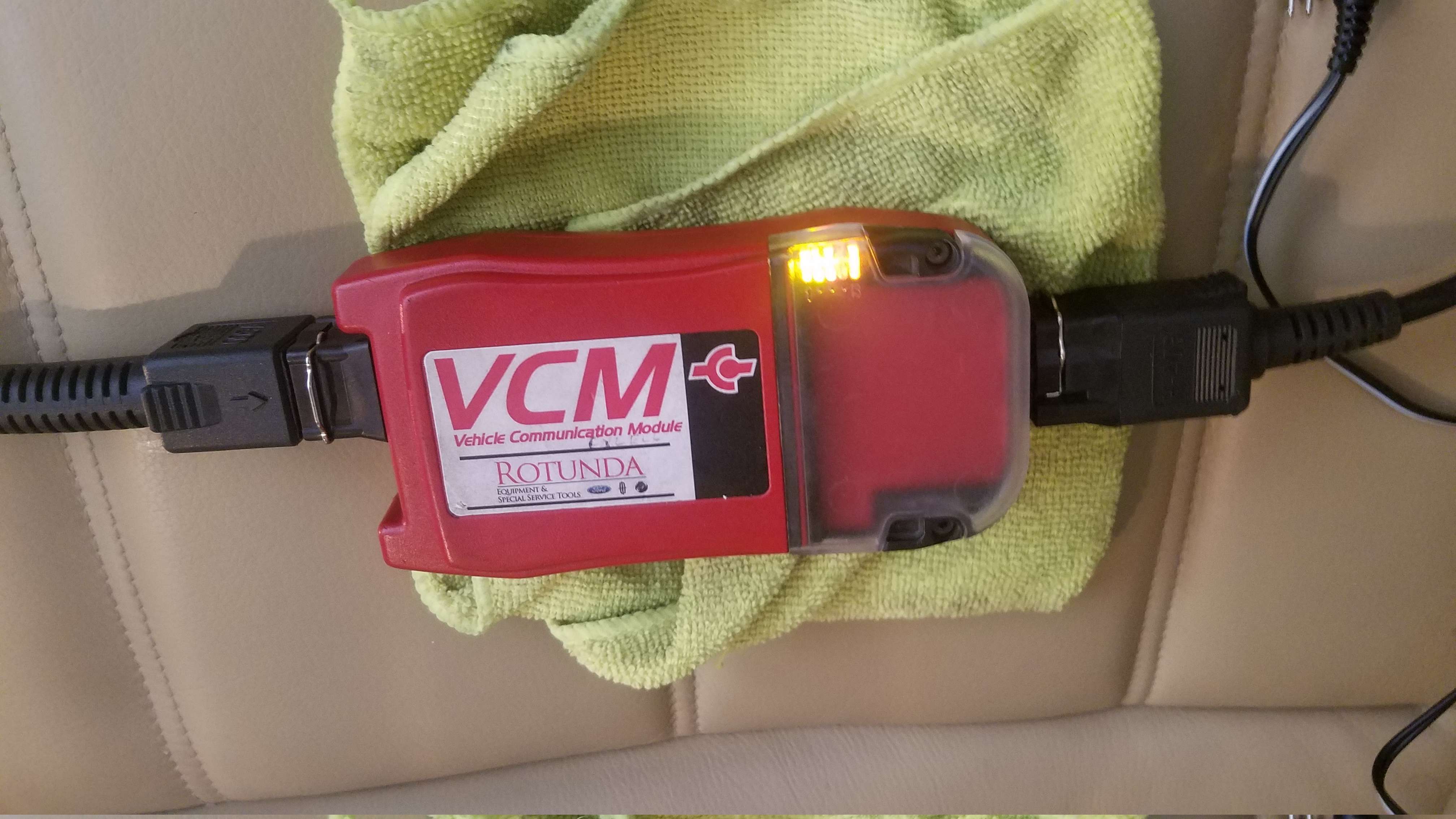

Le VCM :
Pour installer le SDD il faut les executables nécessaires que l'on trouve au téléchargmeent sur le net ainsi qu'un fichier d'autorisation d'accès téléchargeable aussi.

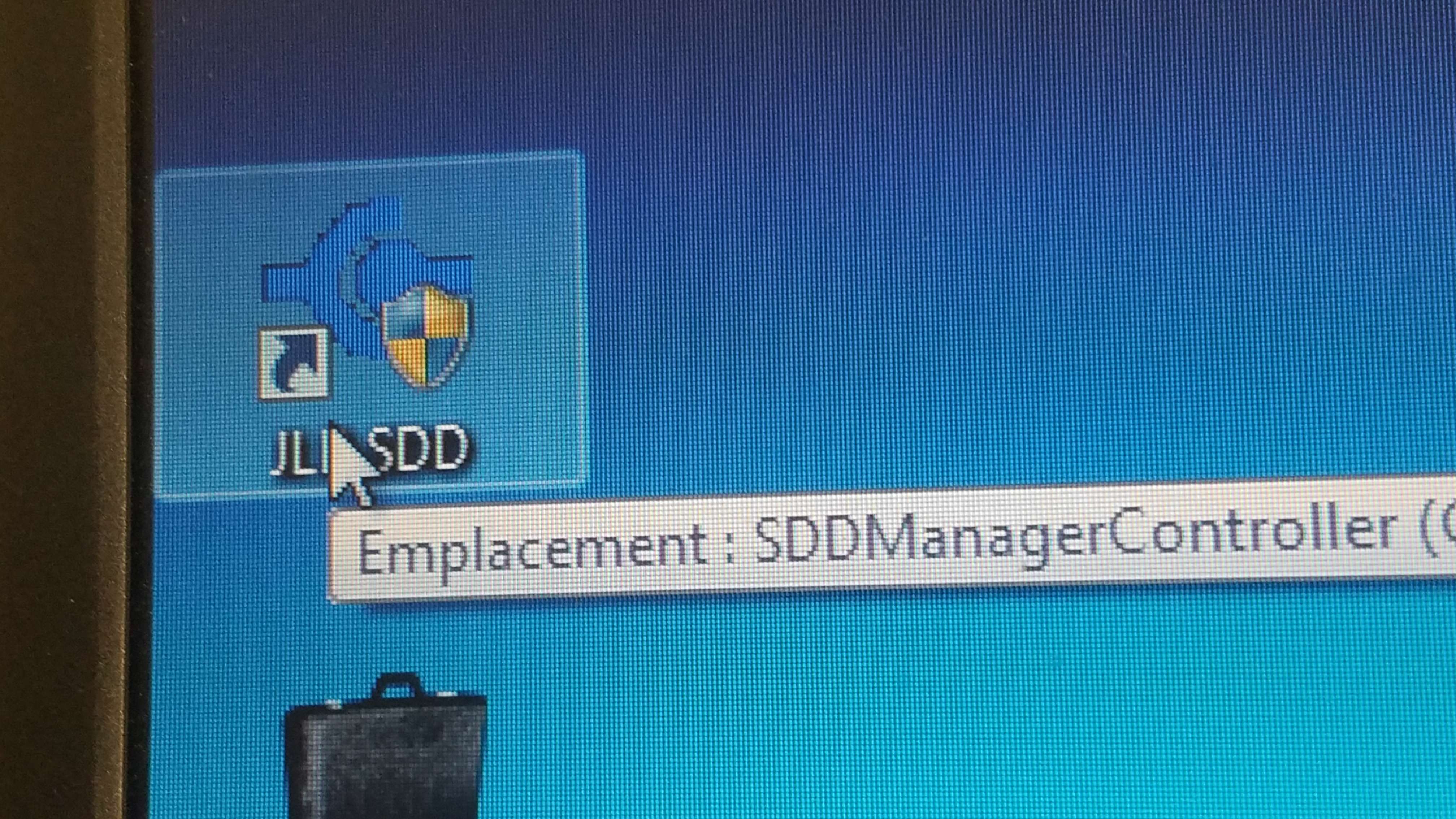

Tout d'abord on démarre le SDD :

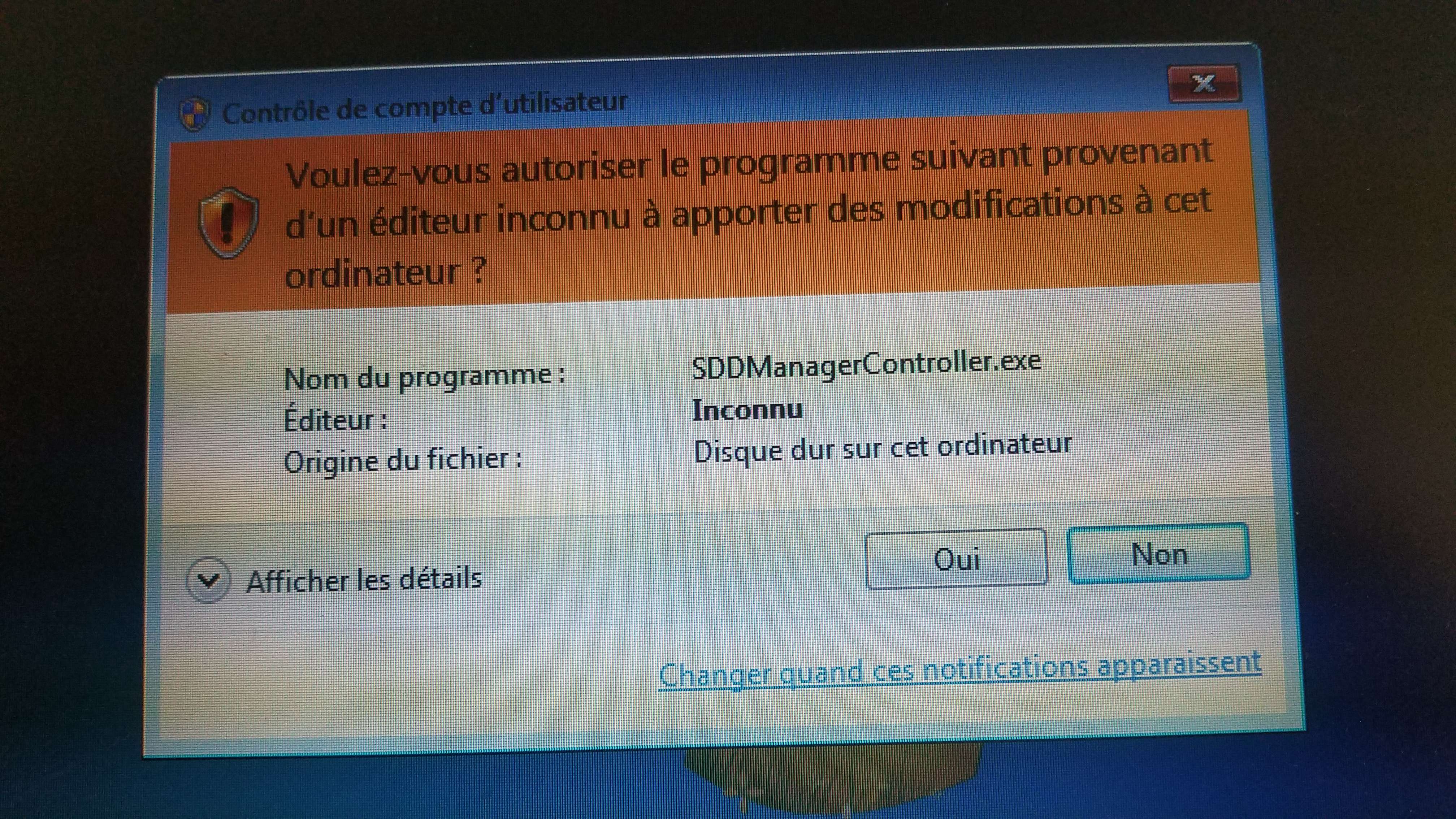

On confirme :

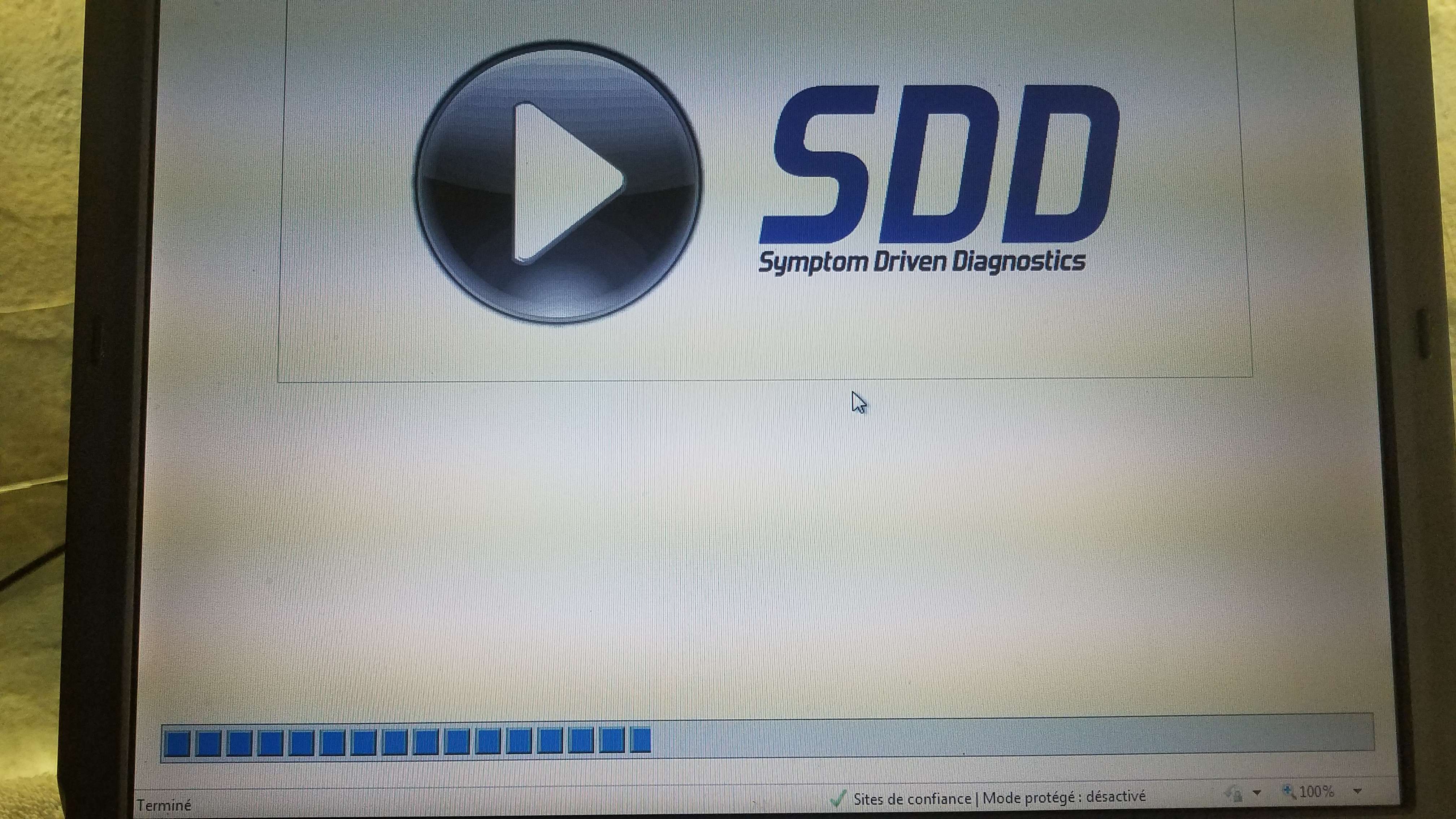

On laisse se dérouler le démarrage :

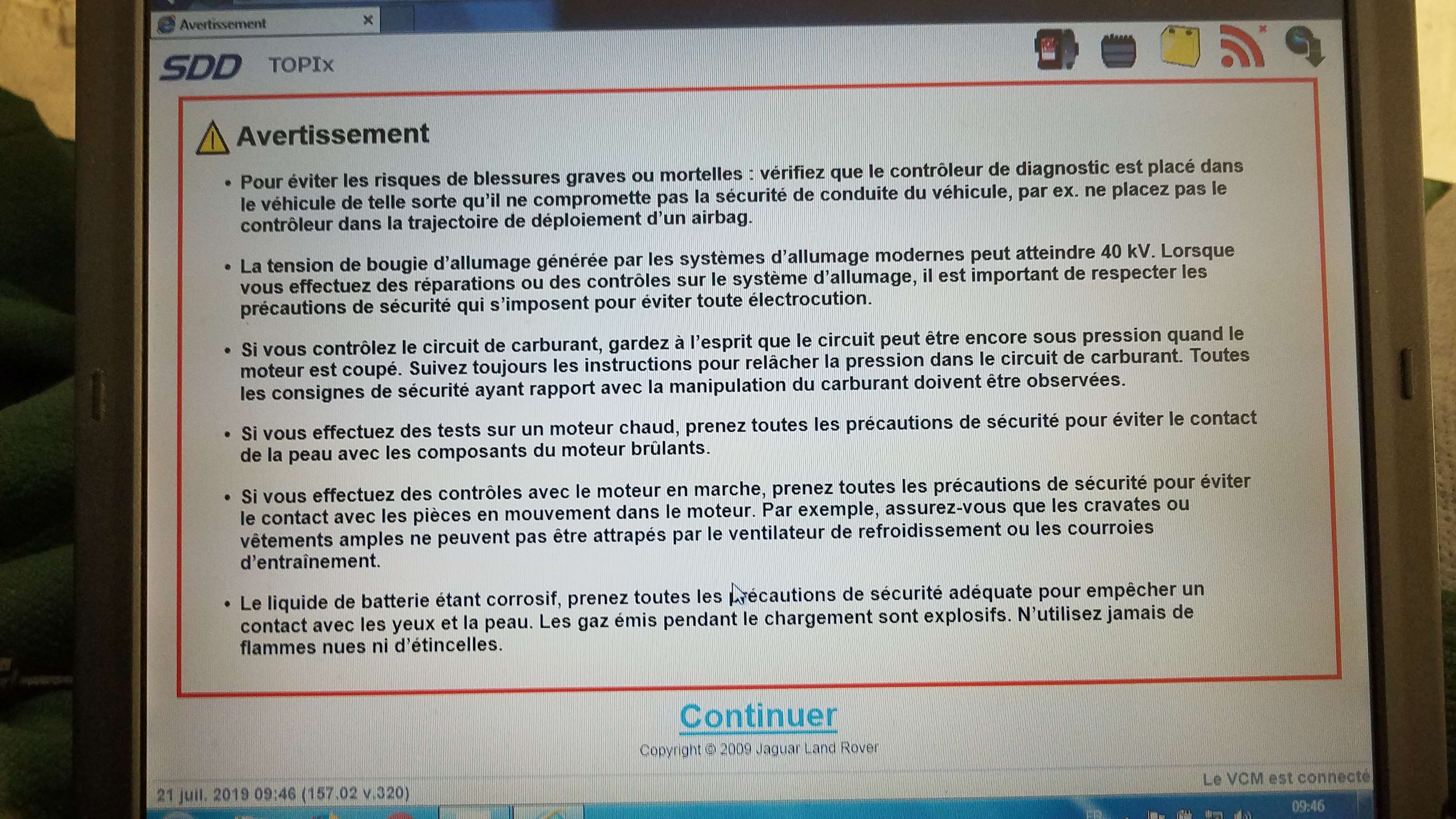

On arrive sur cette page et on confirme :

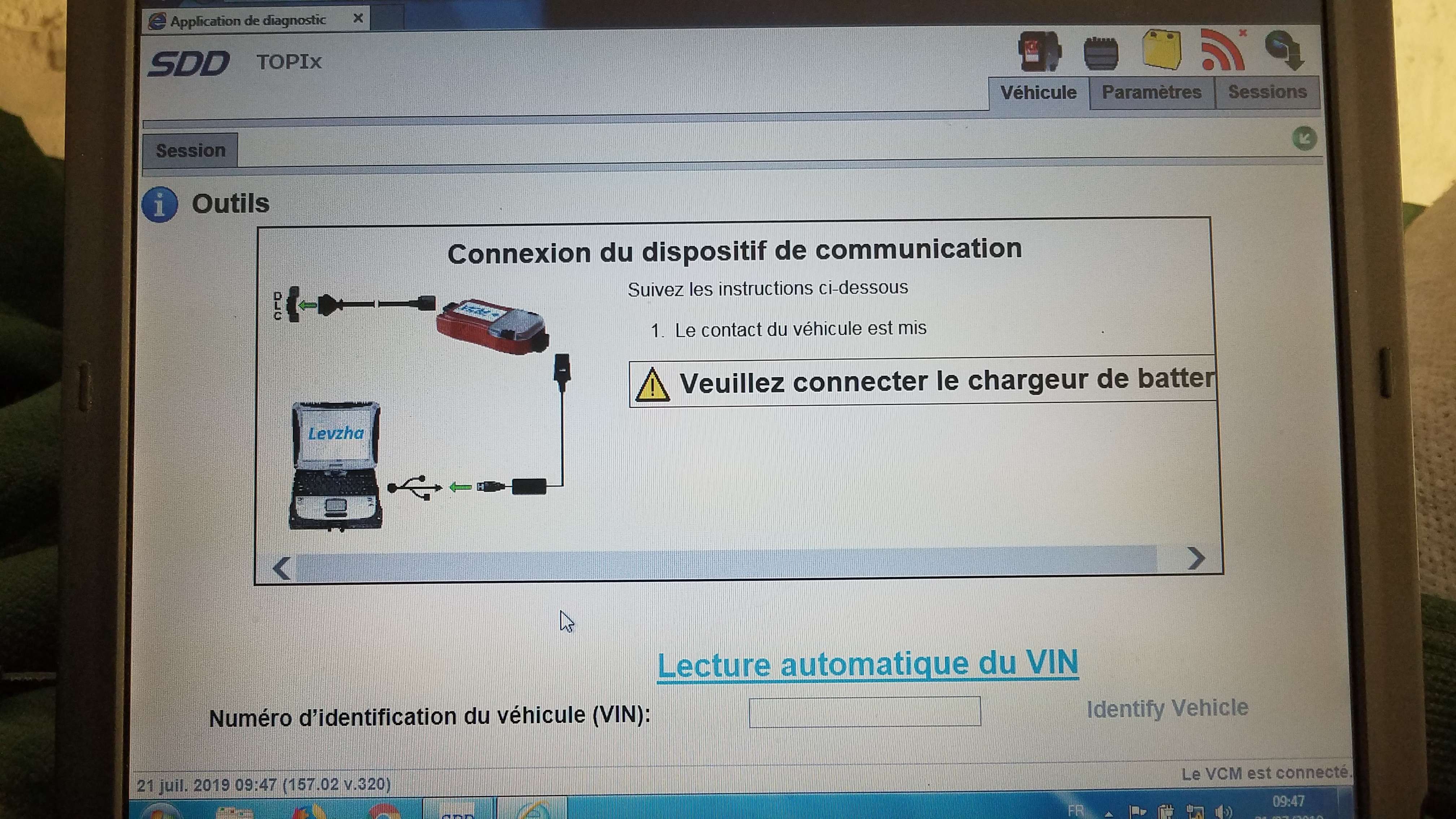

Là on arrive sur cette page ou le contrôle du VCM et de la batterie se fait :
Une particularité du SDD est que la batterie doit-être au dessus de 12.5 Volt. De ce fait il faut un booster de batterie ou une alimentation à découpage 220V/12V de 50 Ampères. Perso j'ai acheté la mienne sur Aliexpress et ça fonctionne très bien car avec le réglage possible j'atteints 13.6 V.
Lorsque la batterie est bonne le logo est vert, faible le logo est jaune et pas suffisante le logo est gris.
En vert ou jaune vous pouvez avoir la recherche du VIN automatiquement, avec le logo gris vous pouvez passer outre le contrôle de batterie (en cliquant sur "cliquez ici pour obtenir des informations" à côté de l'état de la batterie ), en jaune vous aurez la recherche du VIN automatique mais en gris la recherche se fera en manuel.

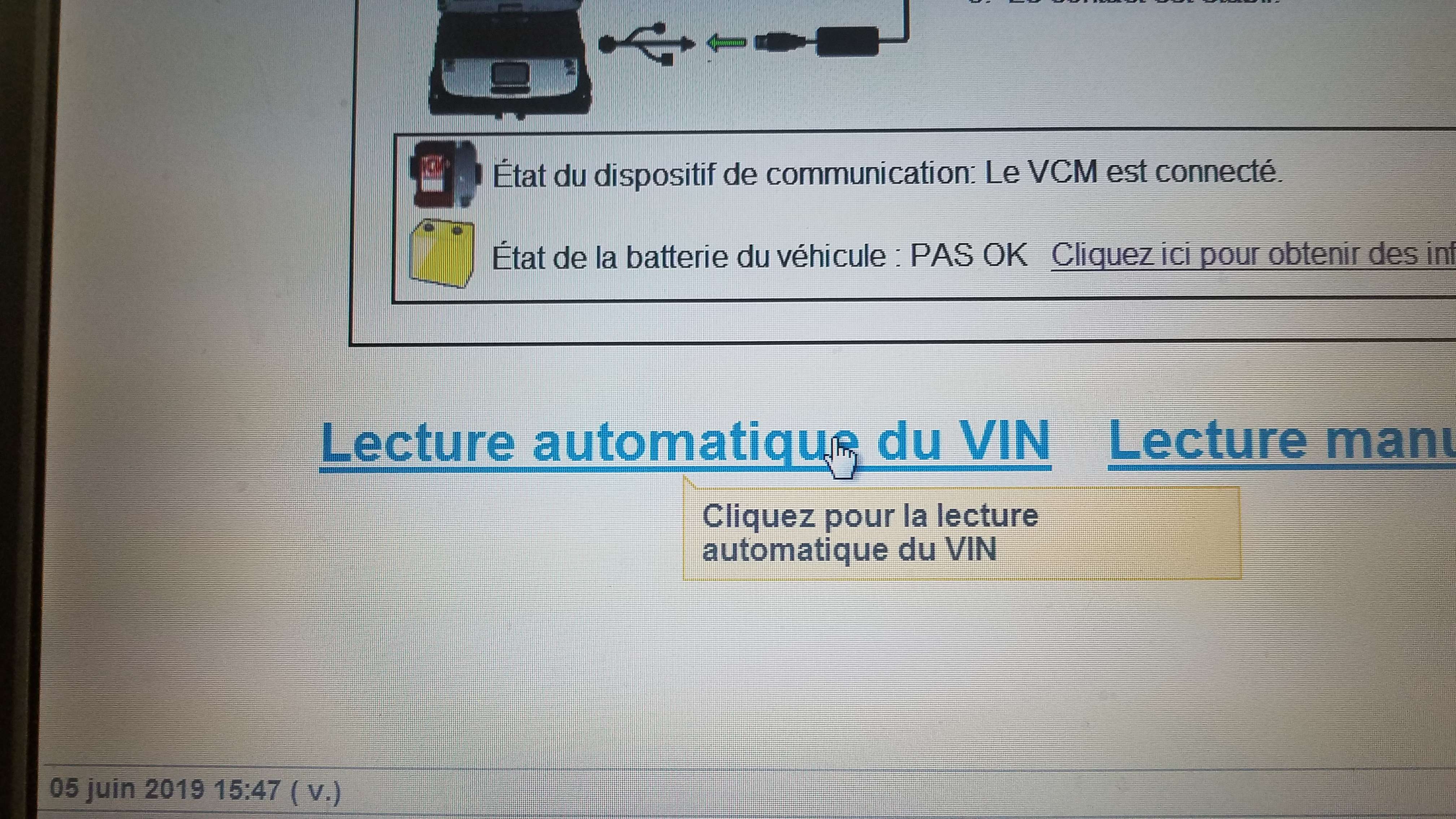

On effectue la recherche du VIN automatiquement :

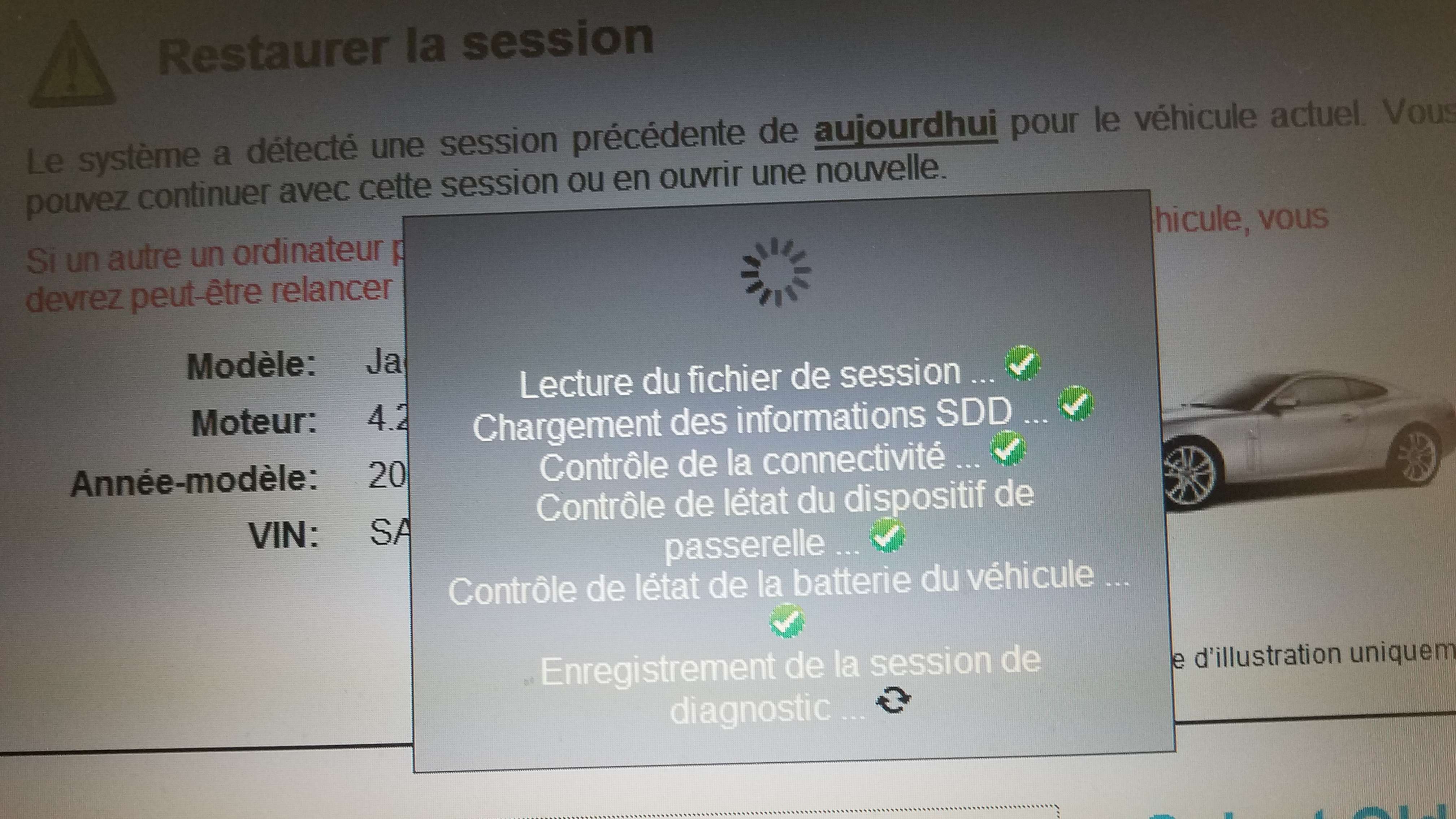

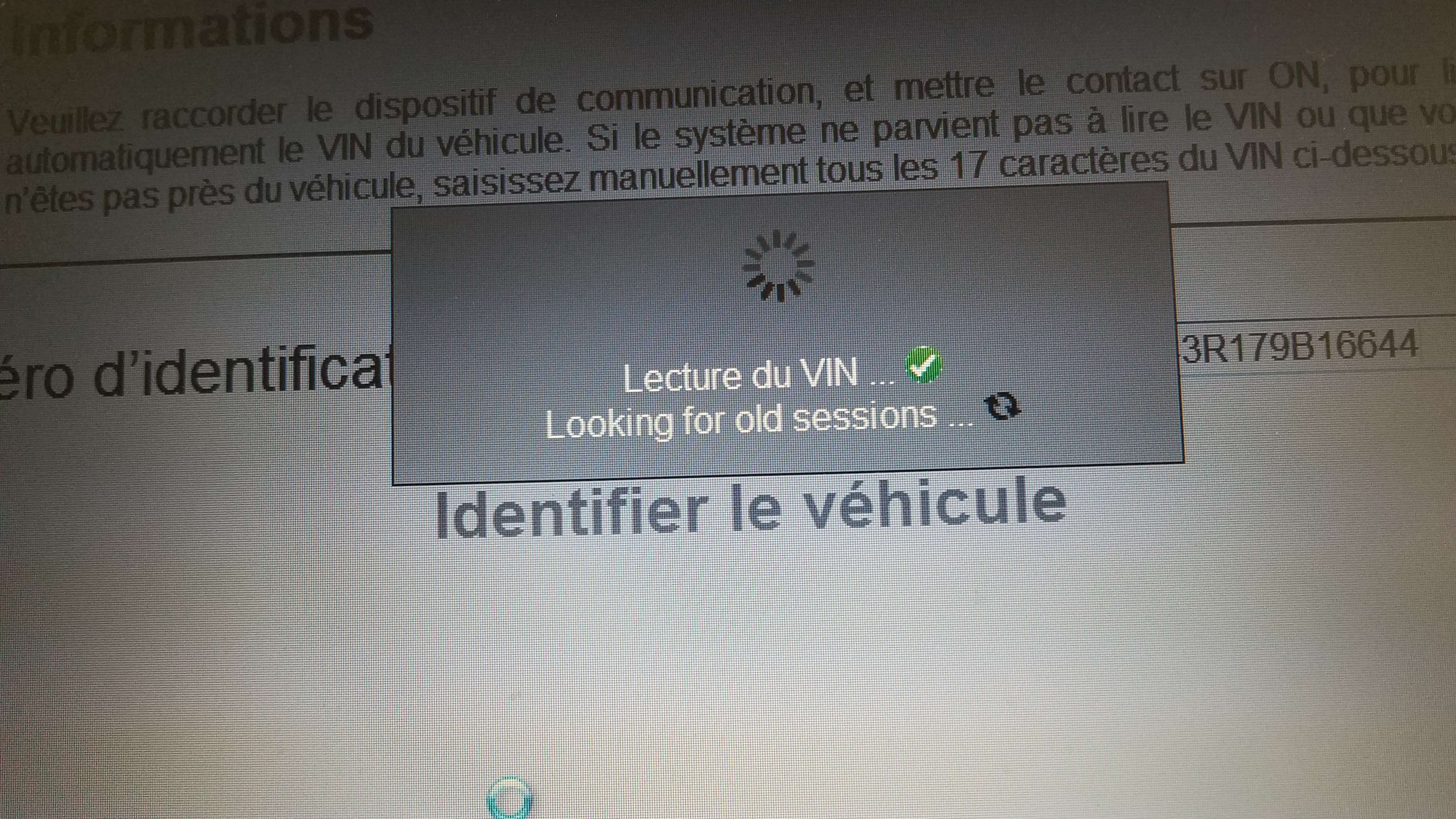

Une fenêtre s'ouvre avec les actions en cours et leur validation par la croche verte :

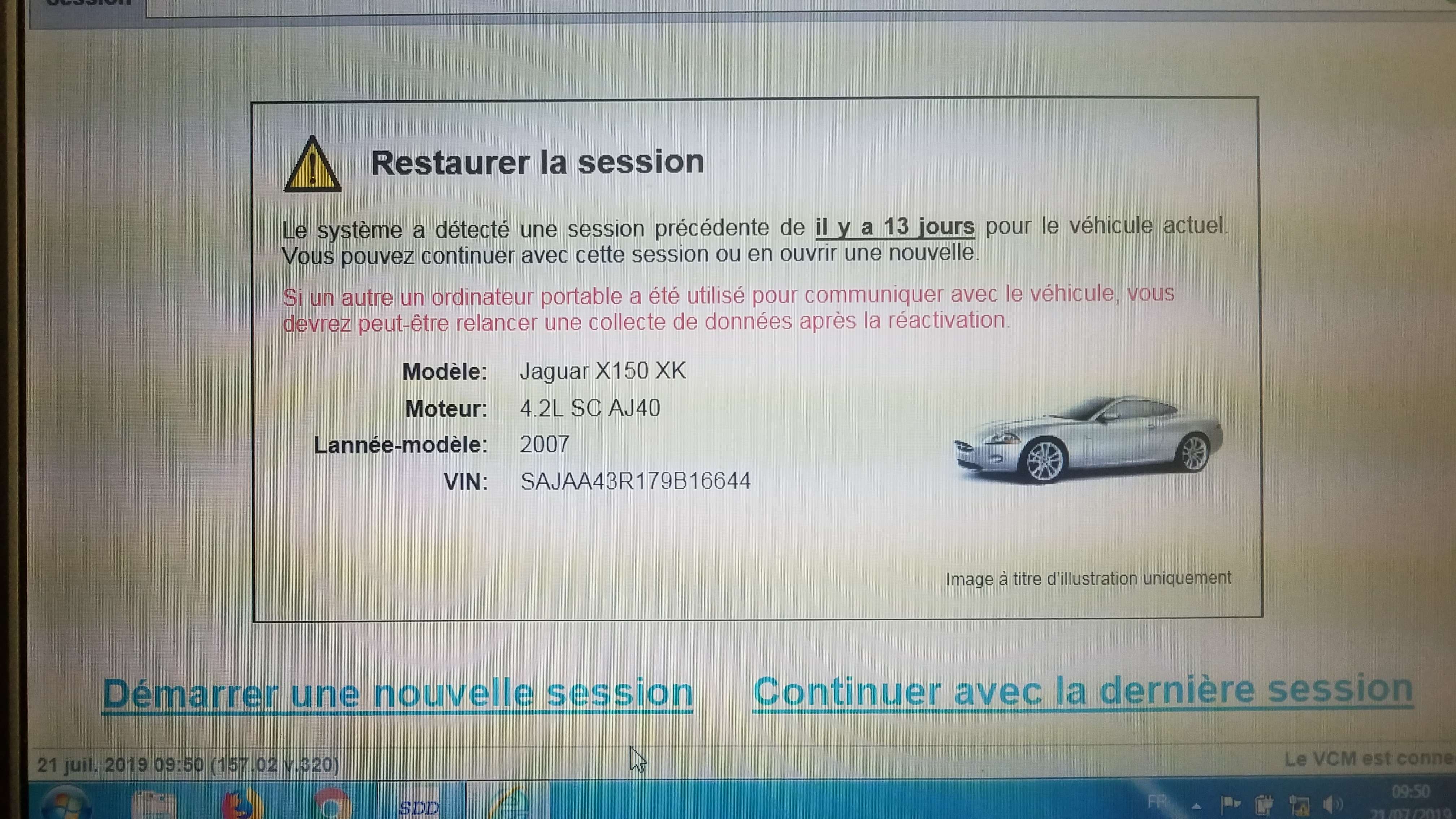

De là on a plusieurs solutions soit ouvrir une ancienne session soit une nouvelle session. Quelque soit le choix on obtient cette fenêtre :
Puis cette fenêtre :

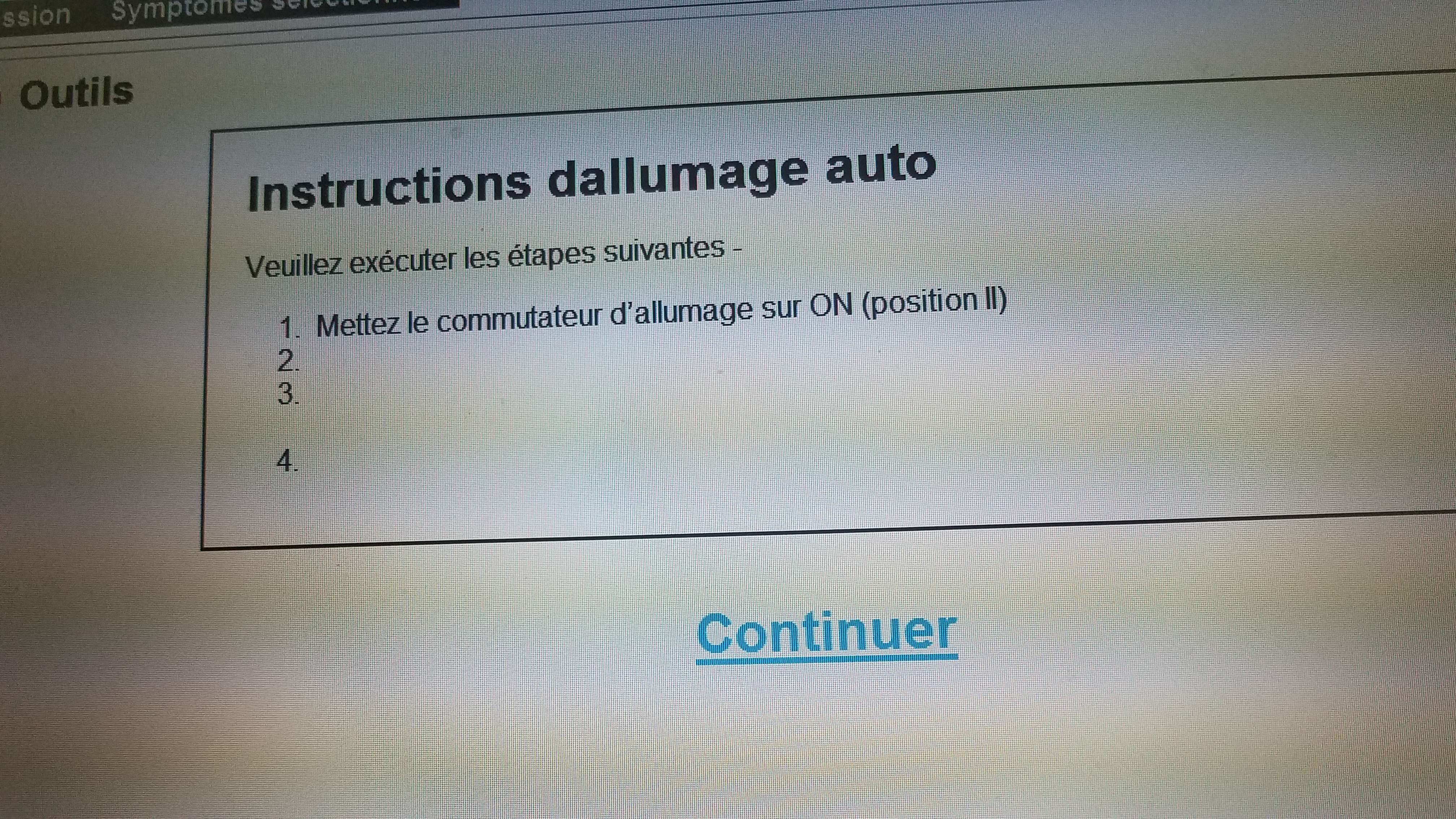

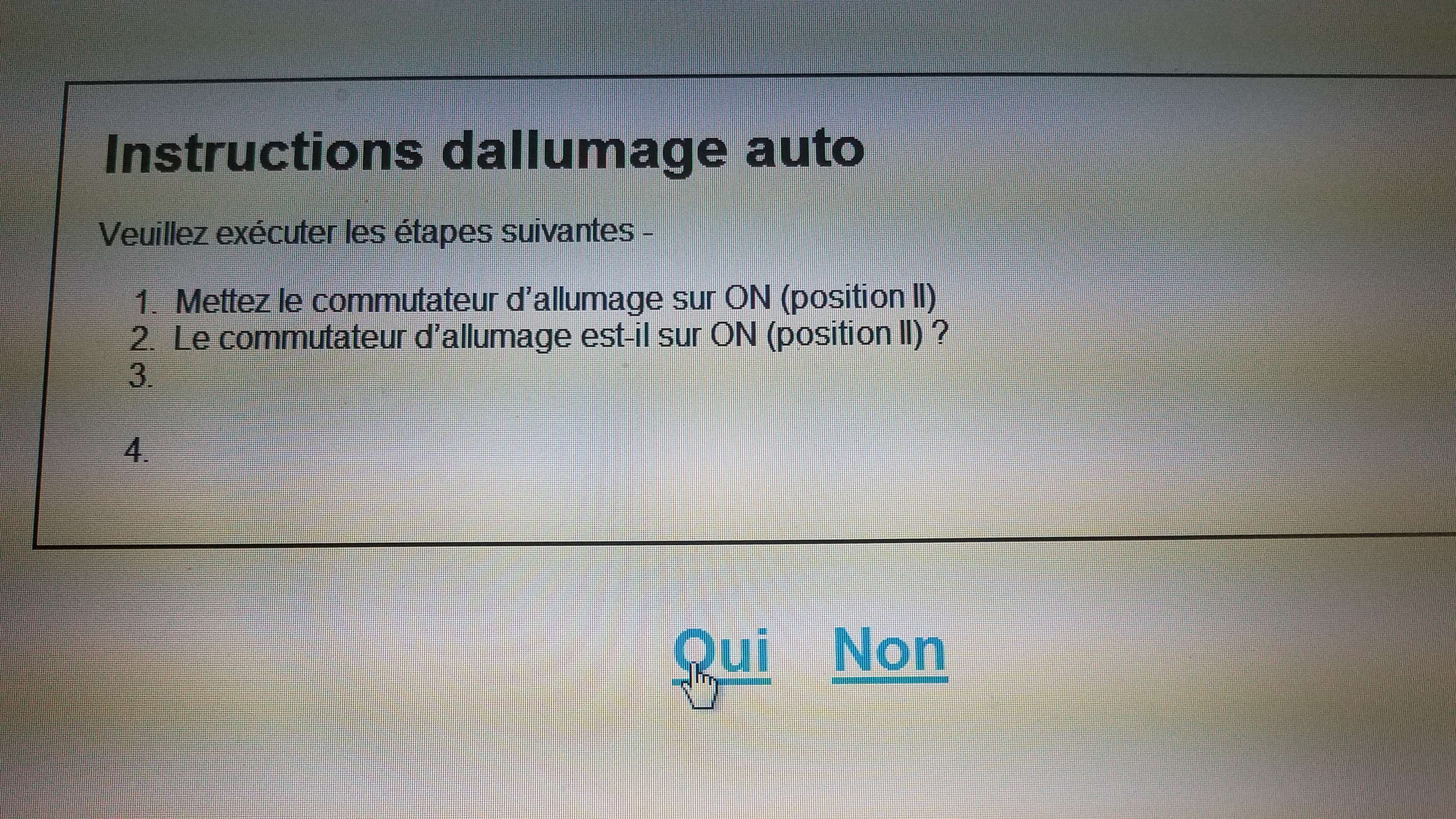

Ensuite on a une page ou l'on demande de mettre le contact :
Puis de confirmer :

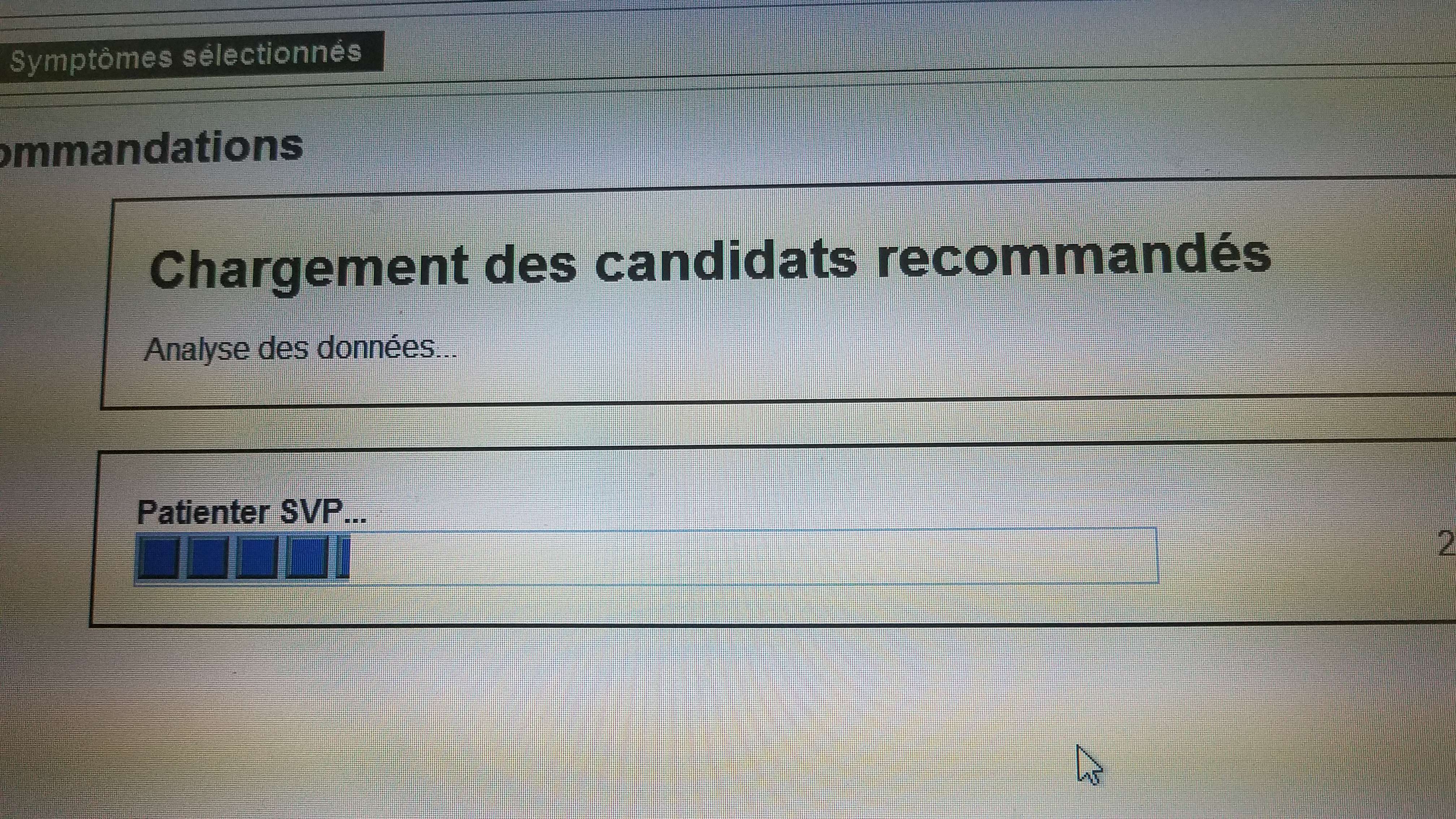

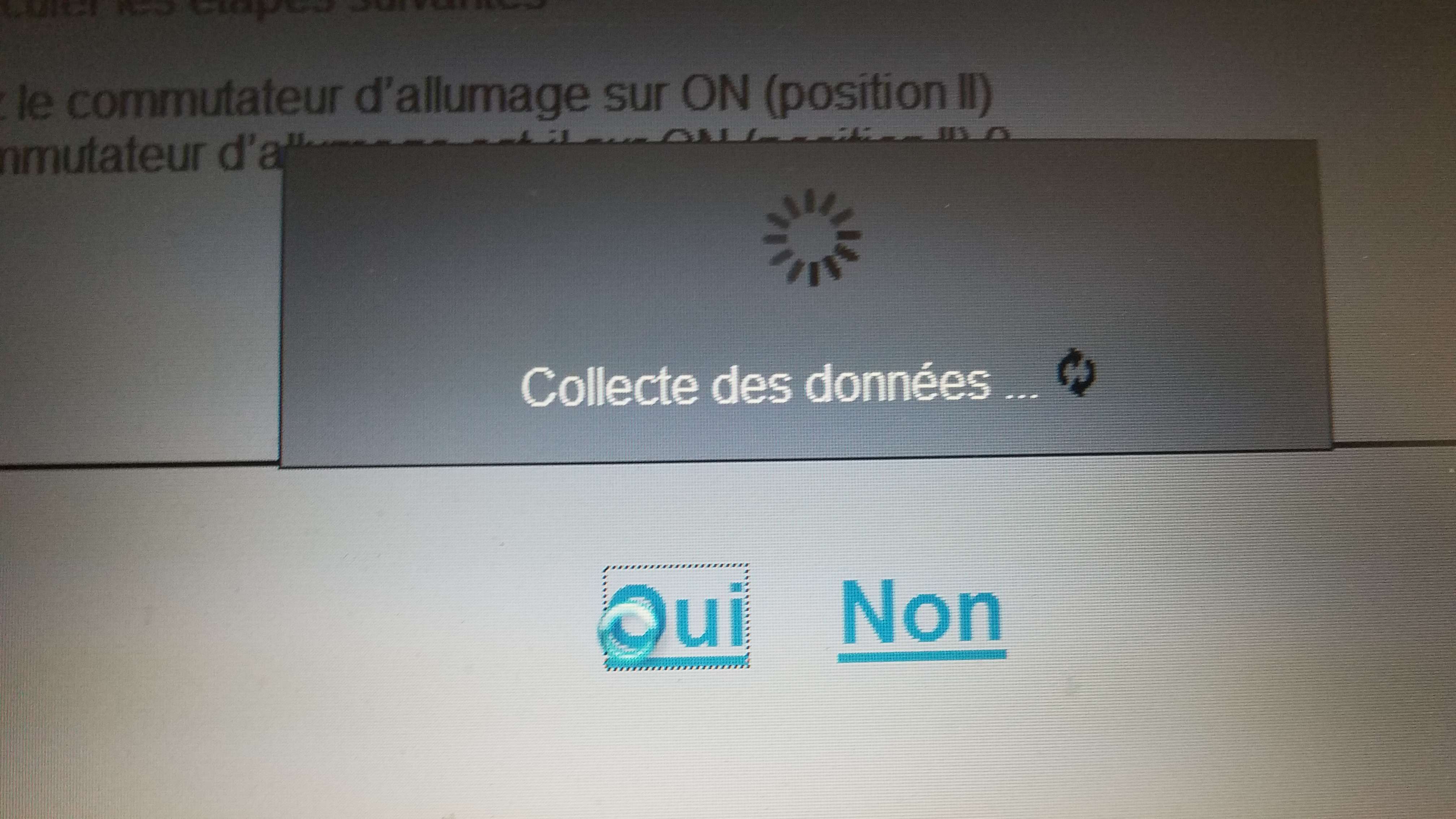

A ce moment le SDD collecte les données du véhicule :

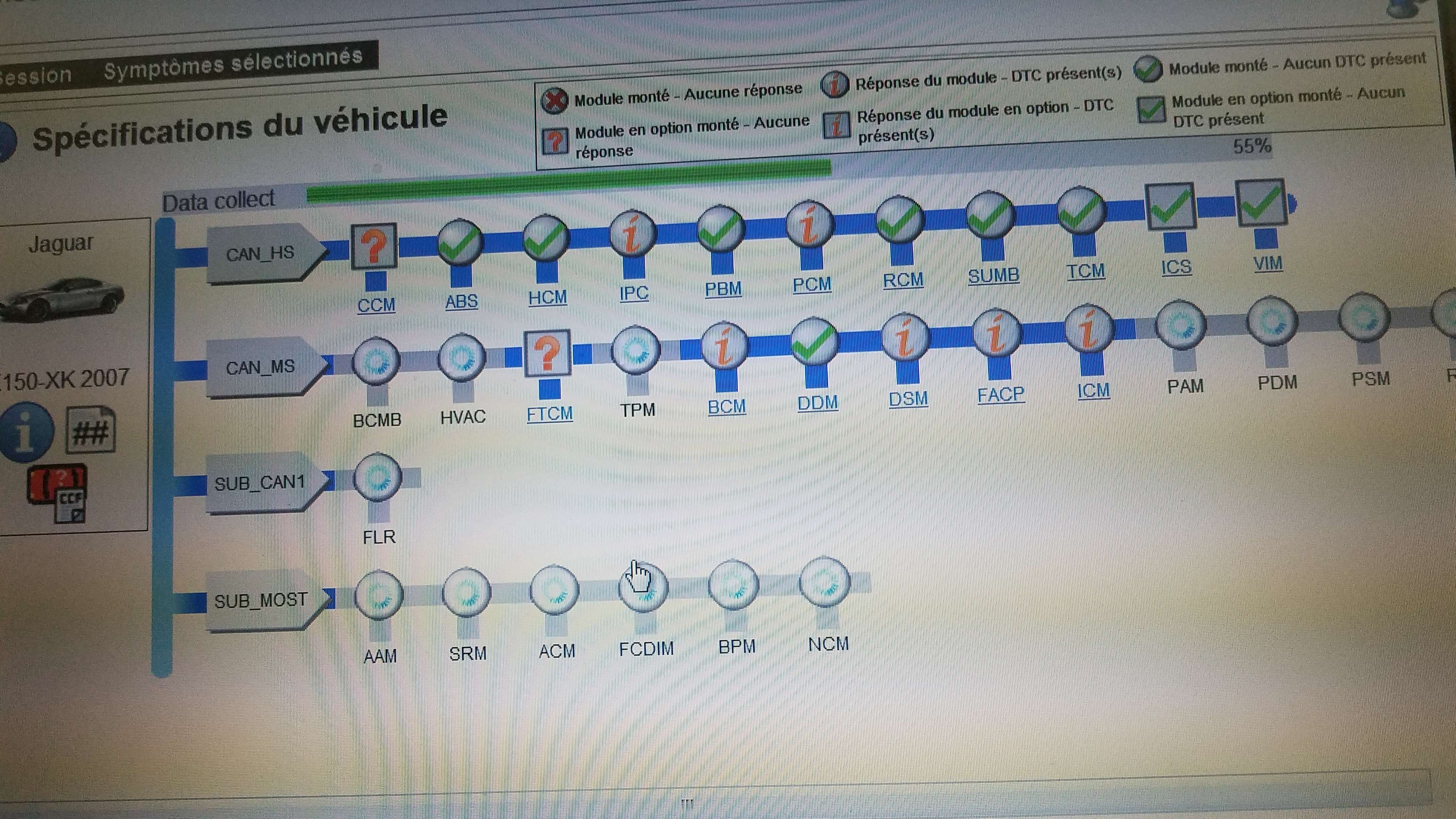

Puis on arrive à la page principale :

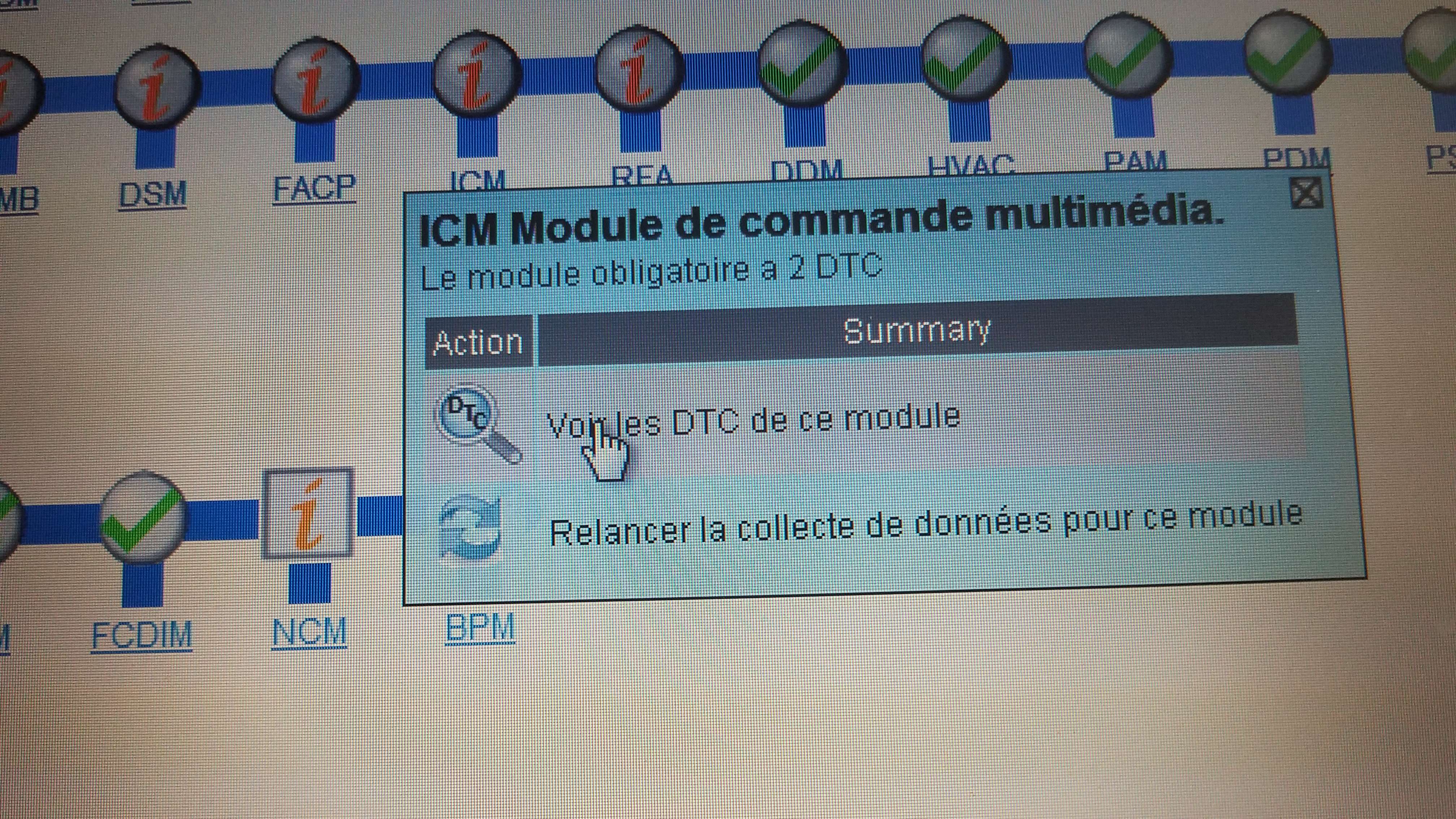

Les modules avec une coche verte sont sans dafaut, ceux avec un point d'interrogation orange dans un rond sont des modules avec un ou plusieurs code défaut et les carré sont des modules non installés en principe et avec une croix rouge. En cliquant sur un module avec un point d'interrogation on obtient cette fenêtre :
On clique sur "Voir les DTC" et on obtient cette page :

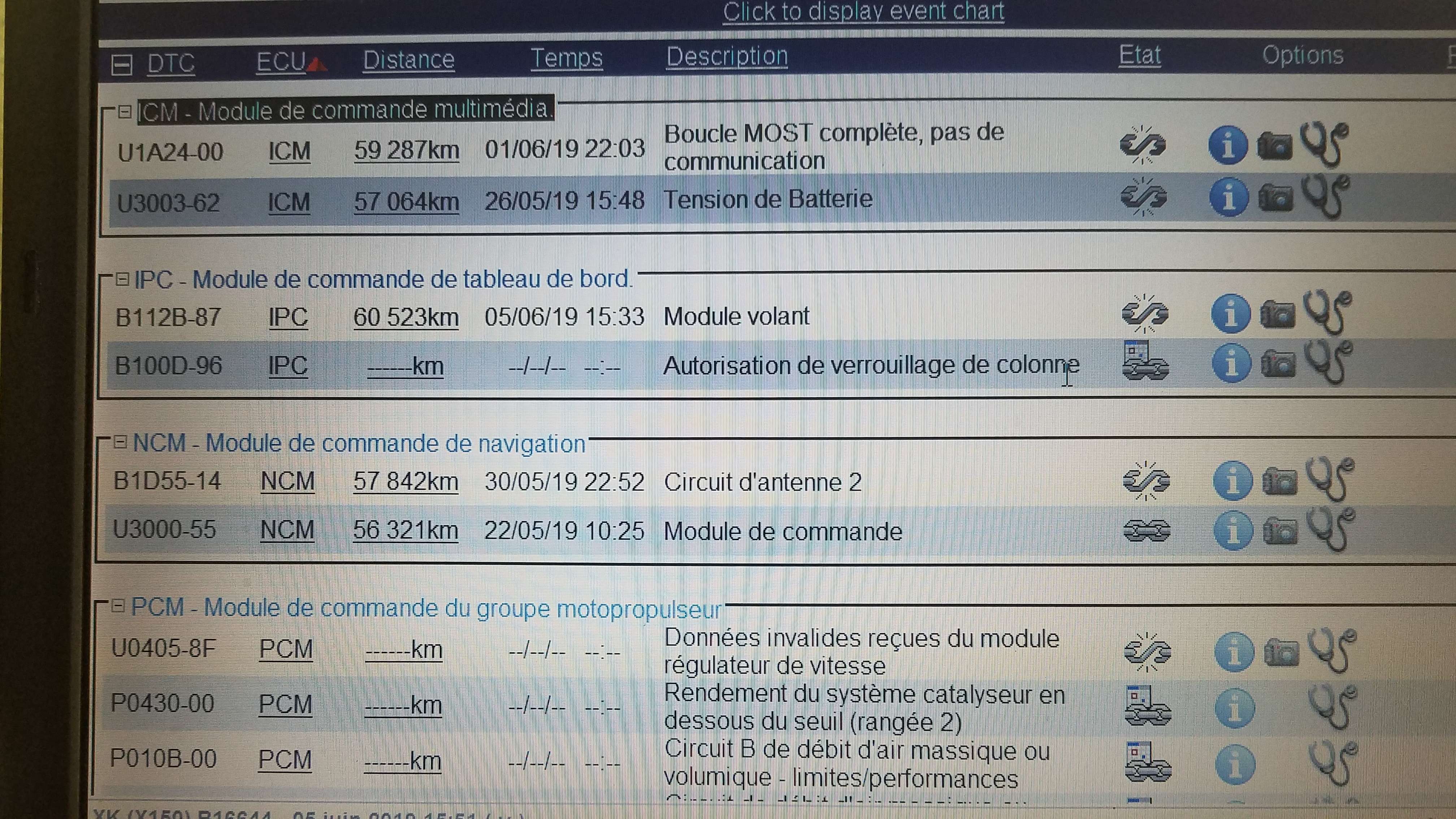

On arrive à cette page ou les DTC sont rangés à la demande soit par date, soit par gravité , soit par kilométrage etc.. il suffit de cliquer en tête de colonne, comme excel, pour avoir le rangement :
Mais revenons à ce tuto pour activer l'entrée audio auxiliaire.

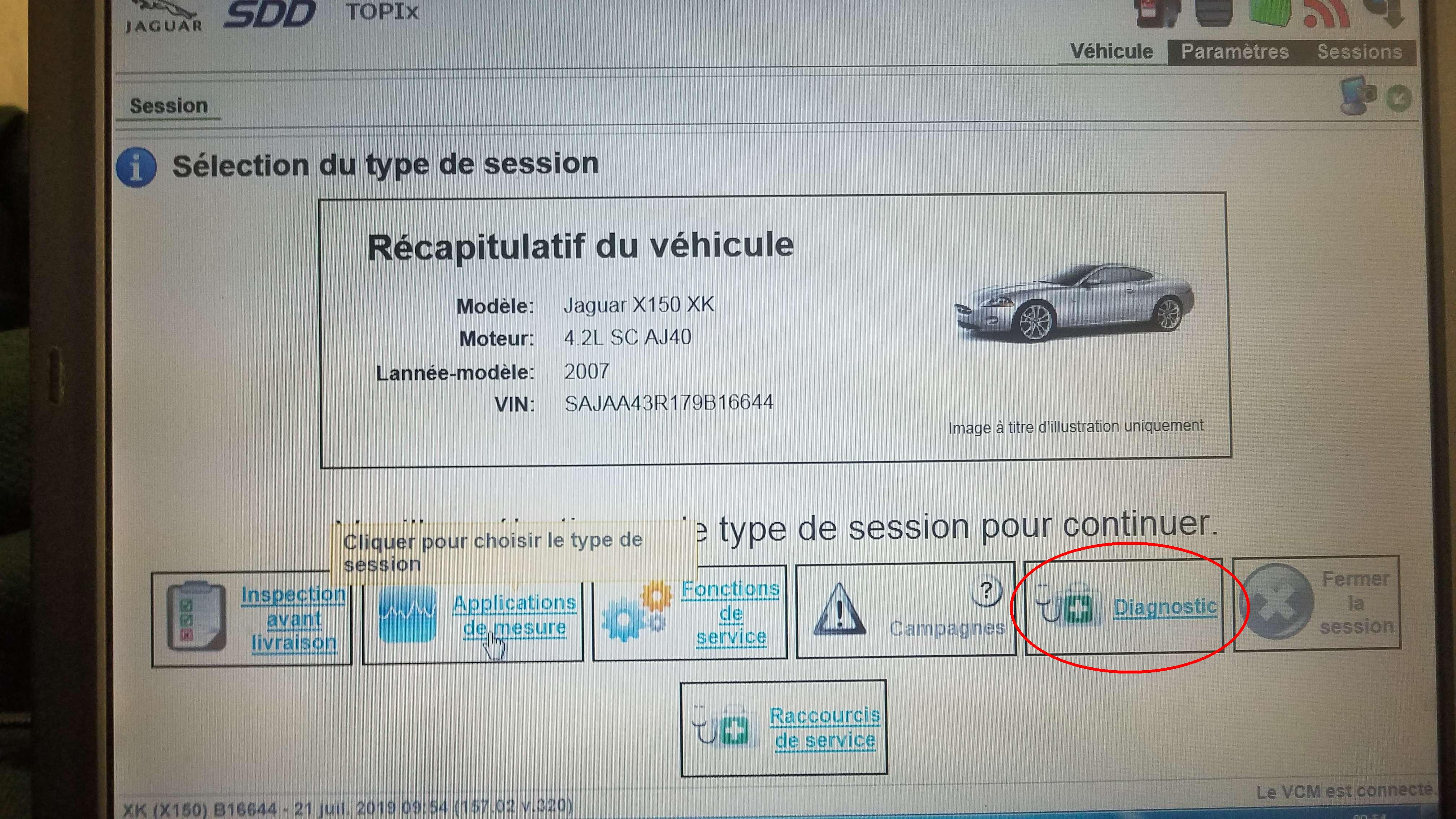

Lorsqu'on est sur cette page on clique sur Diagnostic :
Sur la pge suivante on clique en haut sur "Fonctions de service".

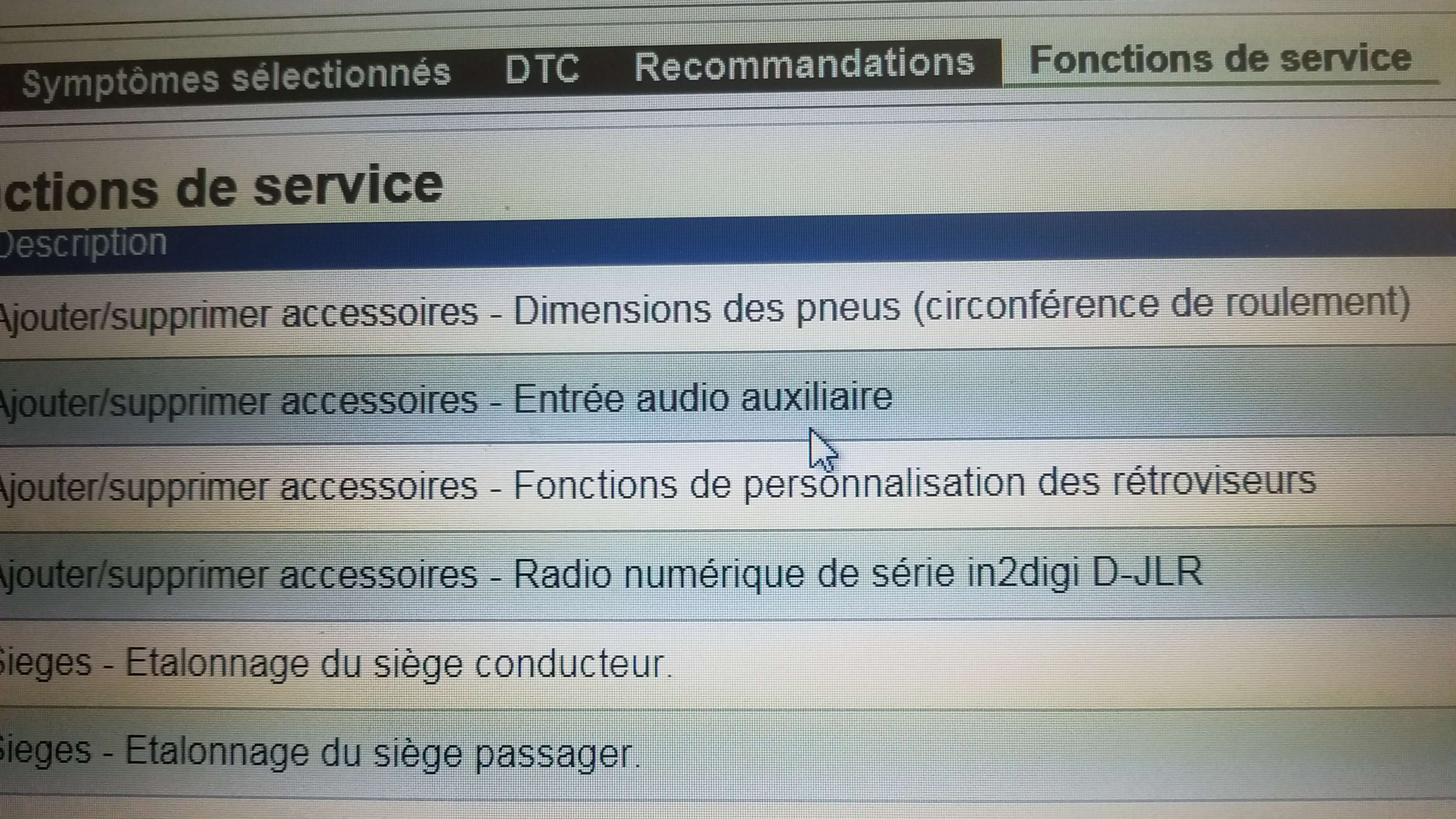

Et là on voit des actions dont "Ajouter/Supprimer accessoires - Entrée audio auxiliaire :
A droite de cette ligne on a l'action "Lancer" et on clique dessus :
A ce stade on clique sur d'accord.

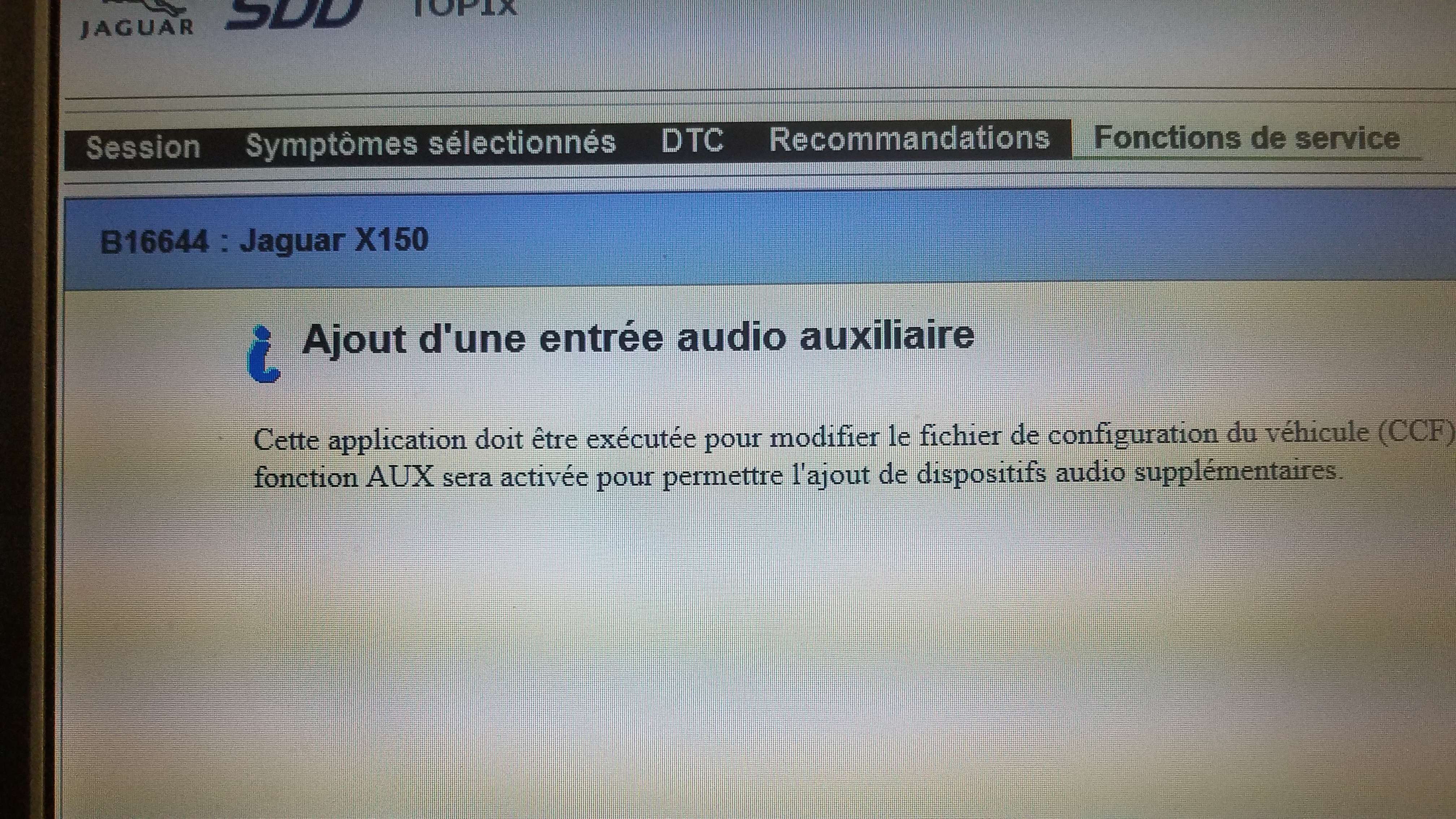

Puis à la page suivante on confirme en cliquant sur la coche verte en bas à droite :

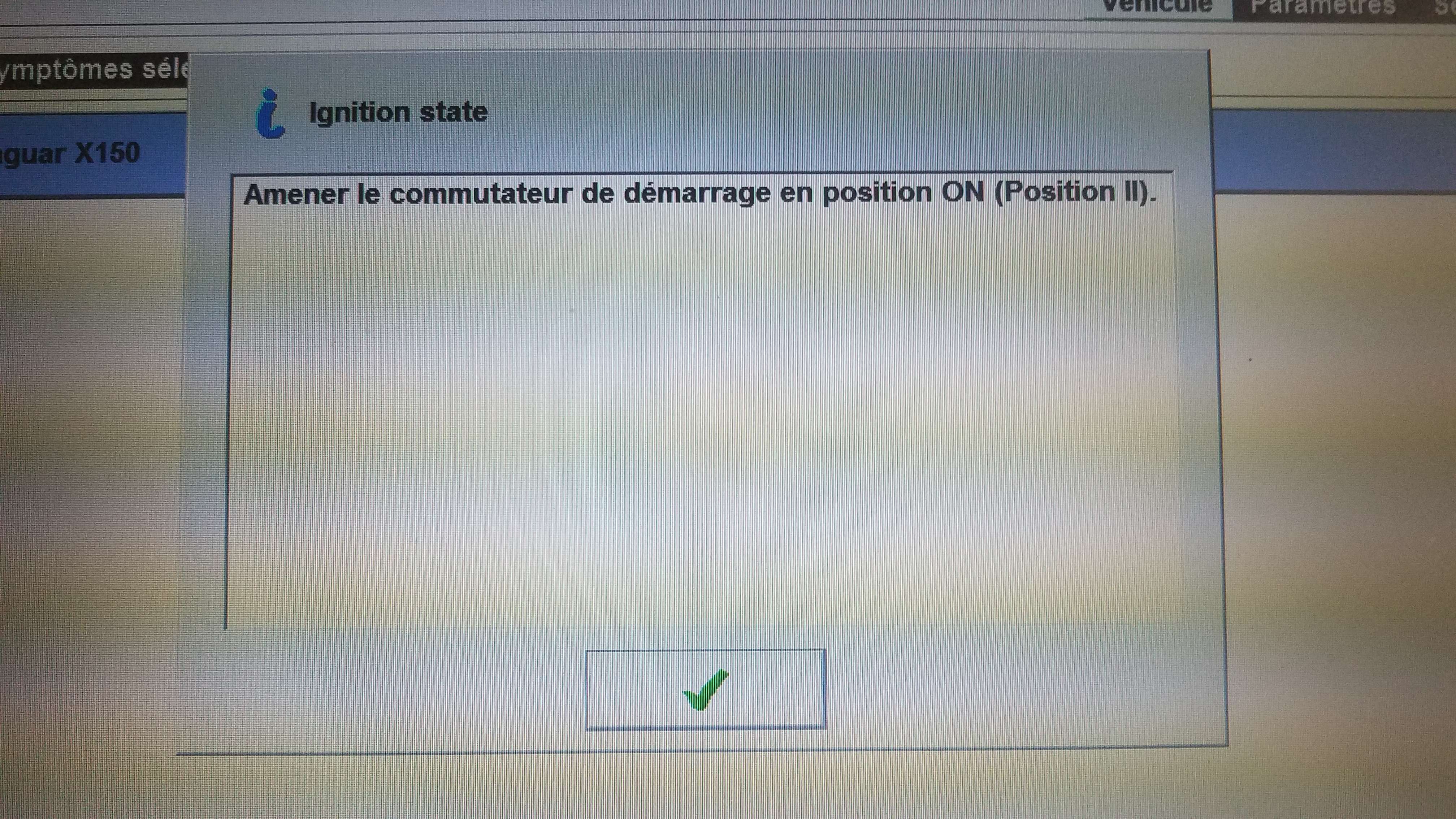

Puis on met le contact et on confirme :

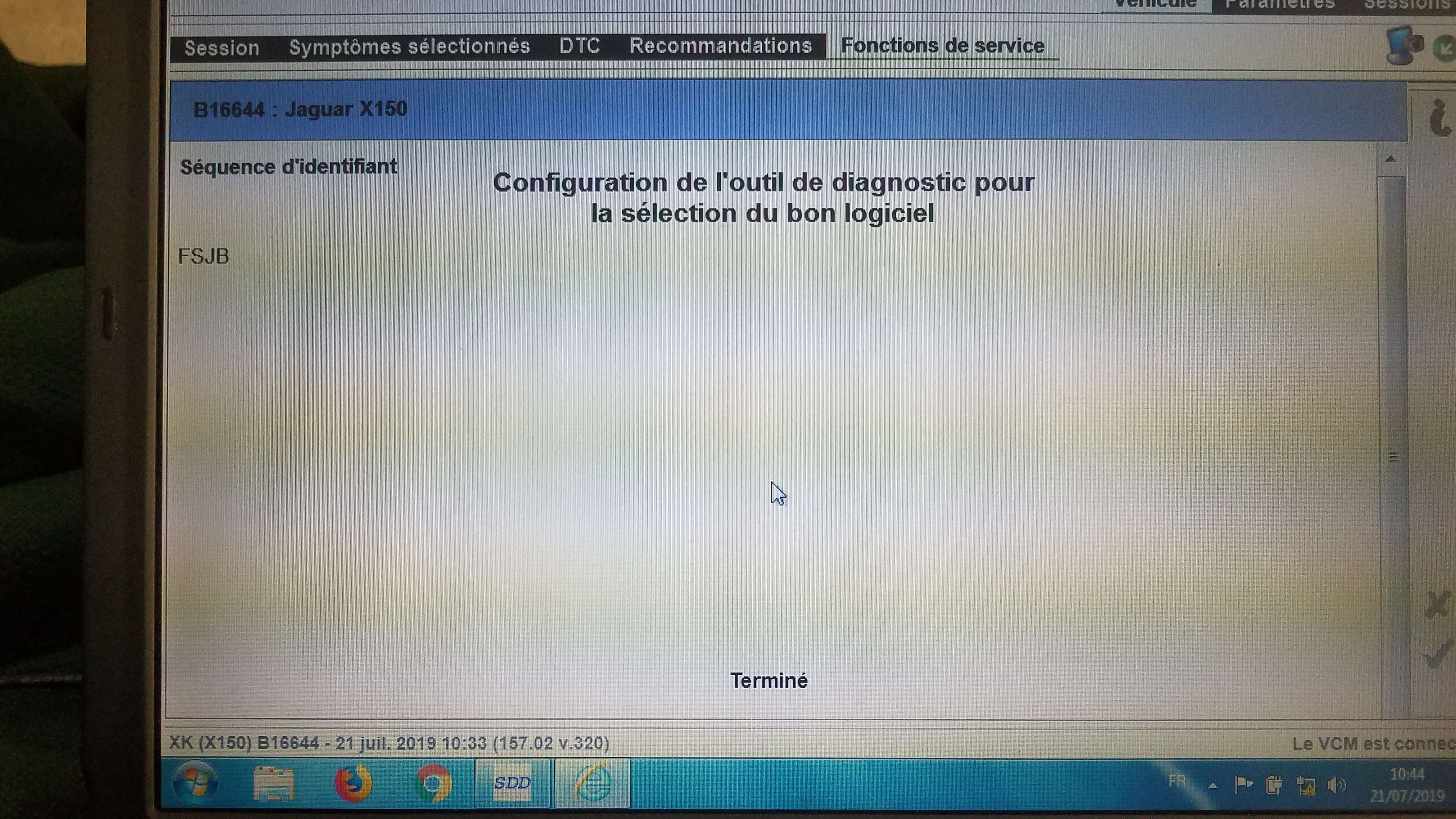

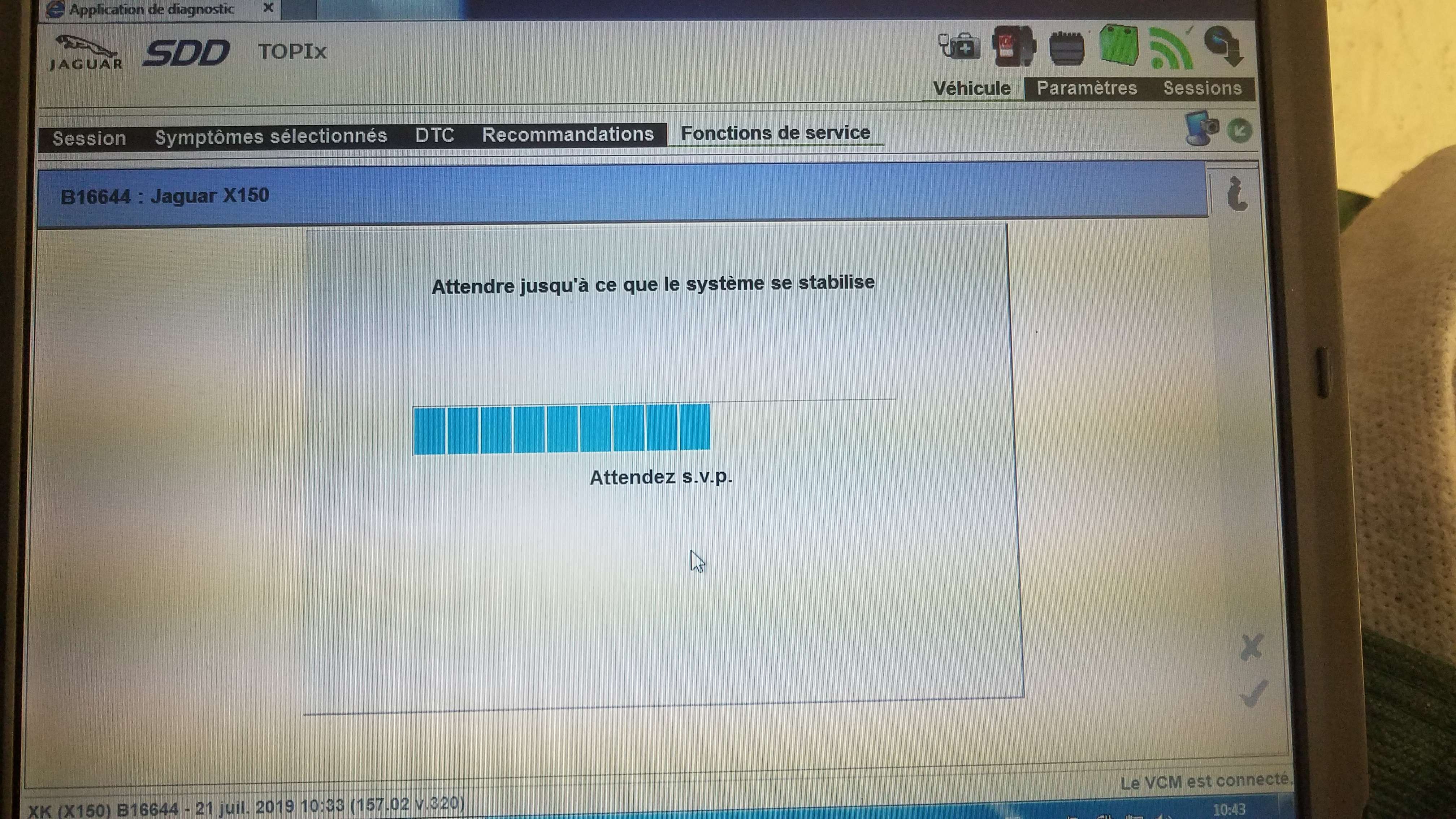

On obtient :

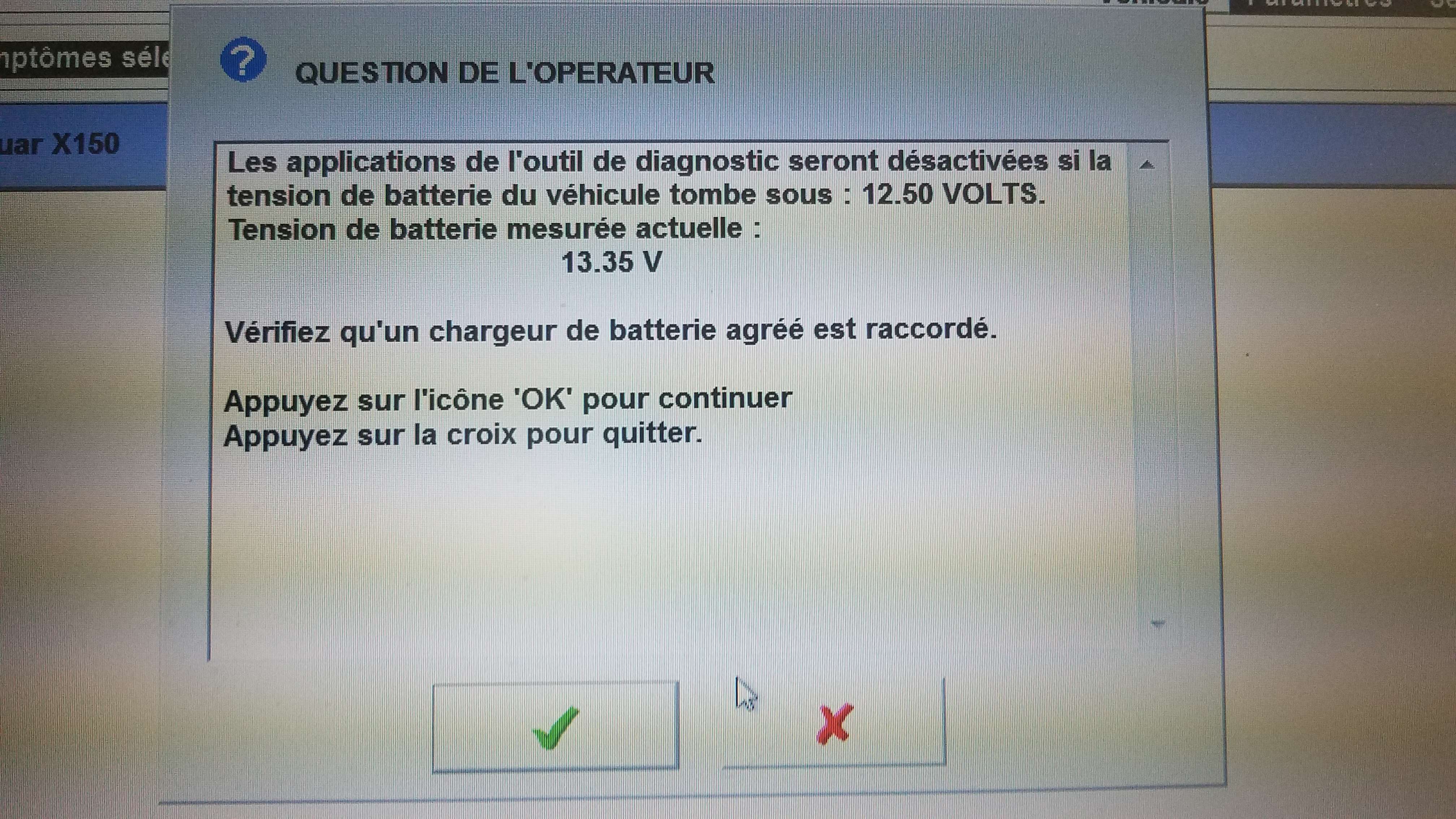

A ce moment vous devez avoir la batterie en vert sinon impossible d'activer la fonction :

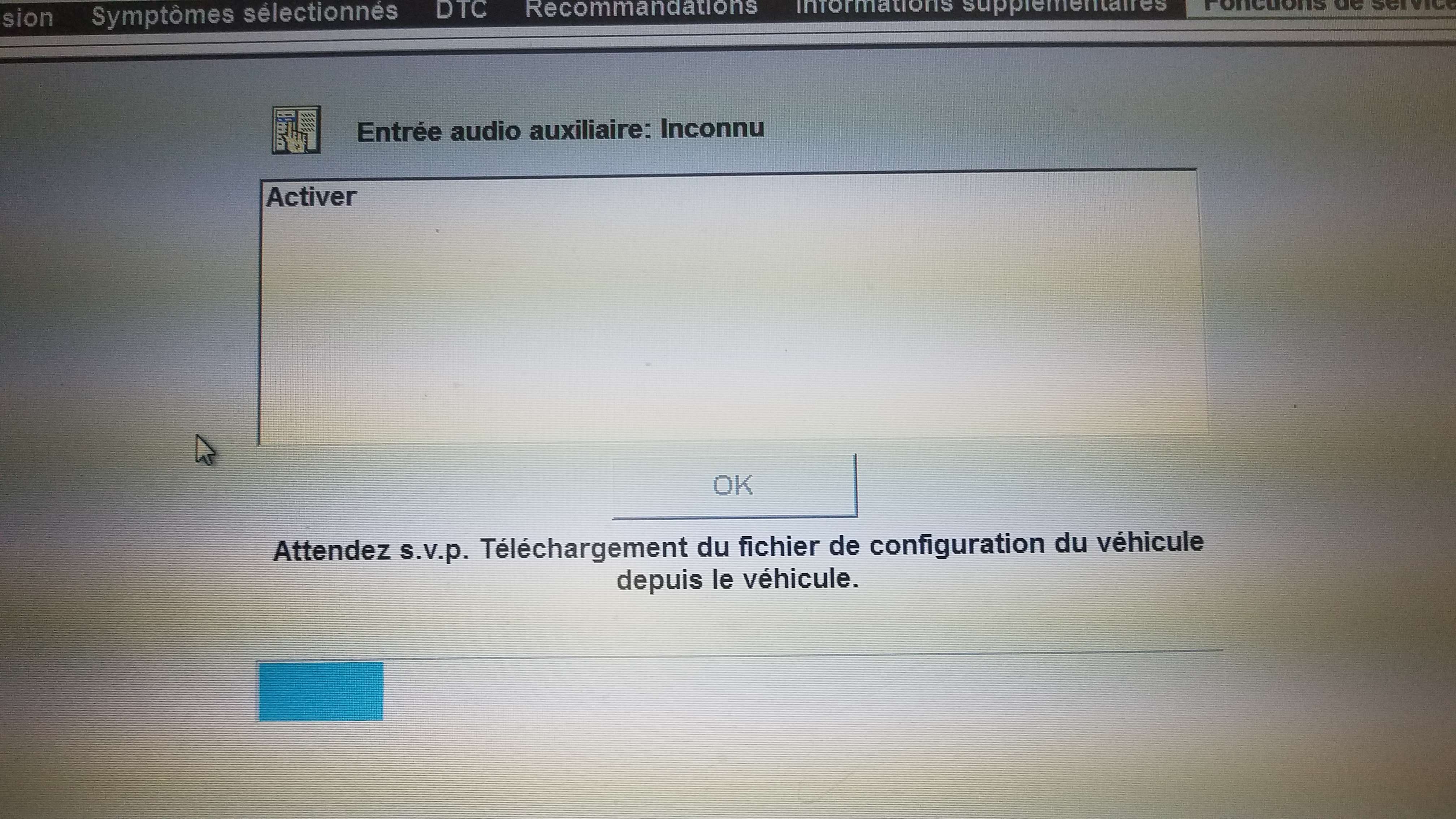

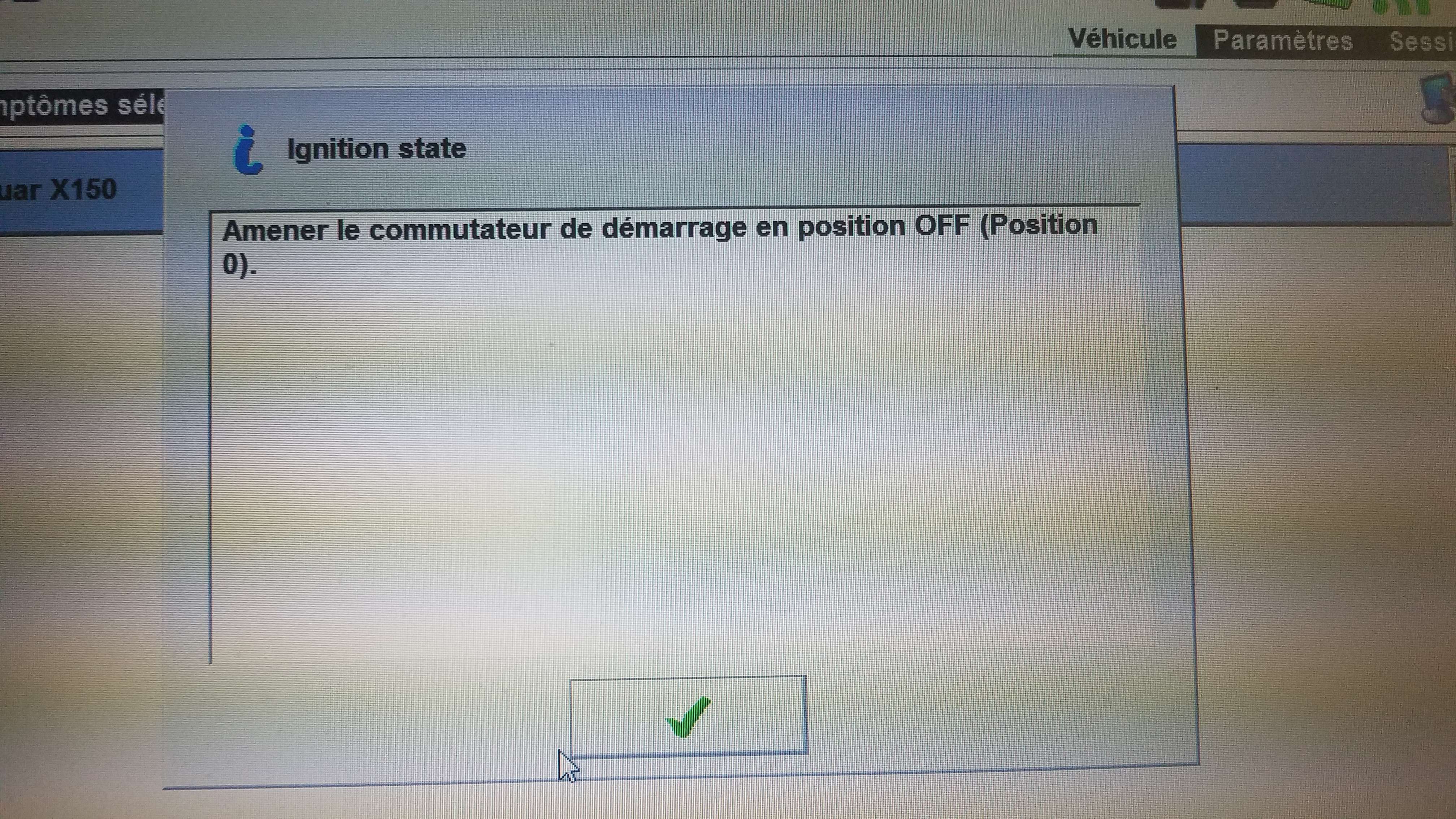

On confirme et on obtient la page suivante où on demande de couper le contact :
Puis cette page :
Vous devrez confirmer à chaque étape en cliquant sur la coche verte.
Et ensuite celle-ci :

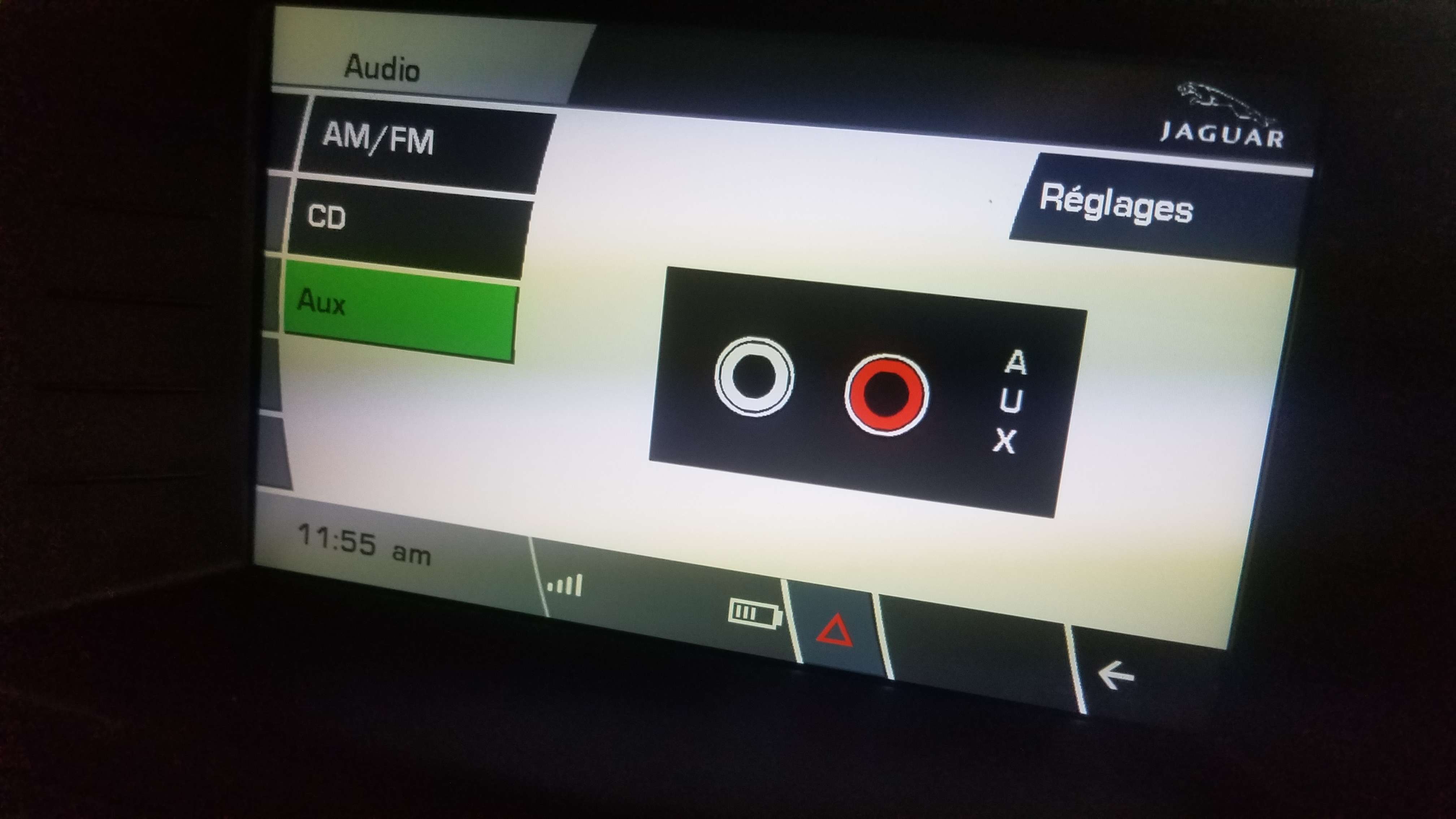

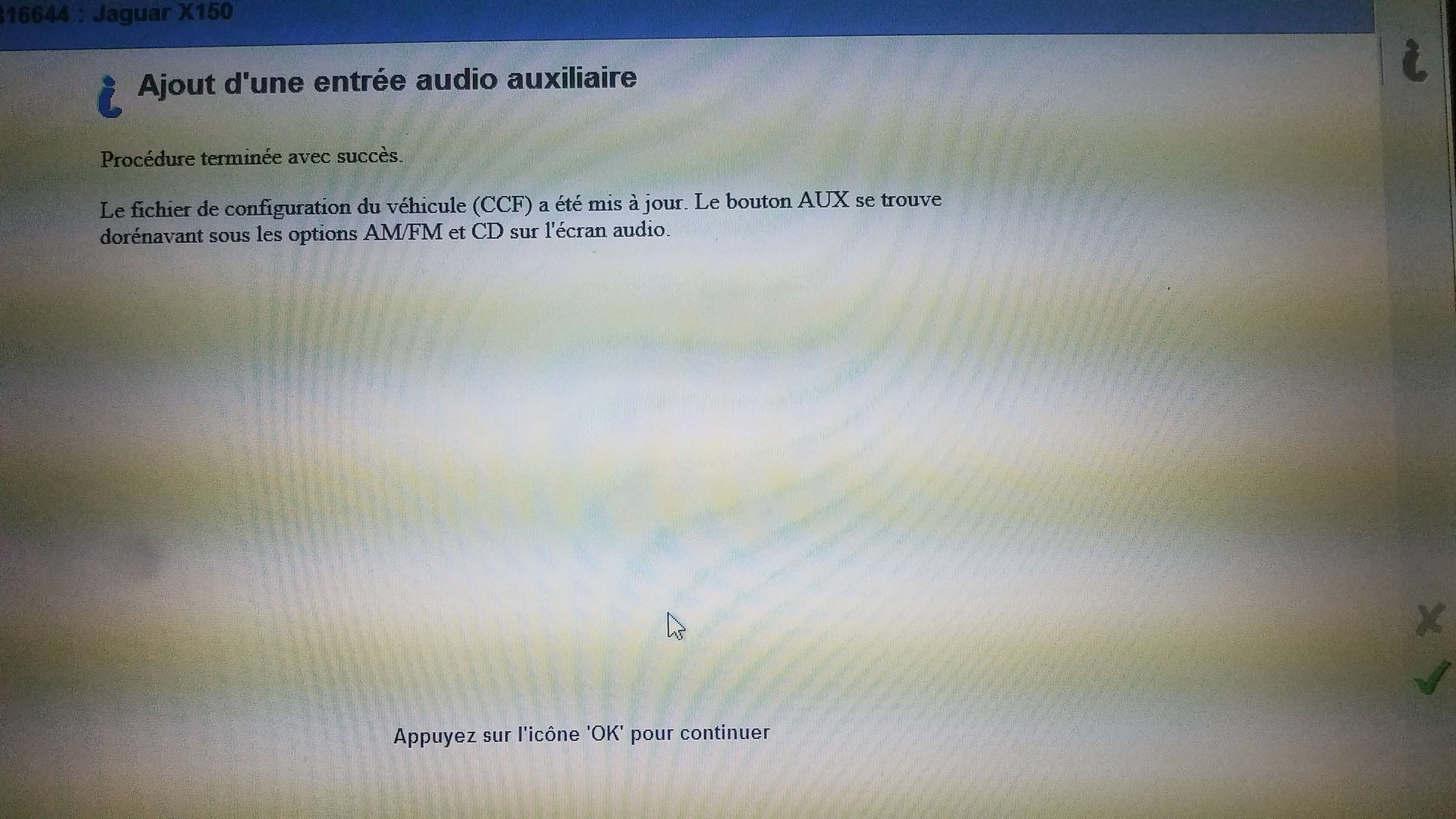

Là à la fin vous cliquez sur "OK" et la dernière page s'affiche :
